Descrizione

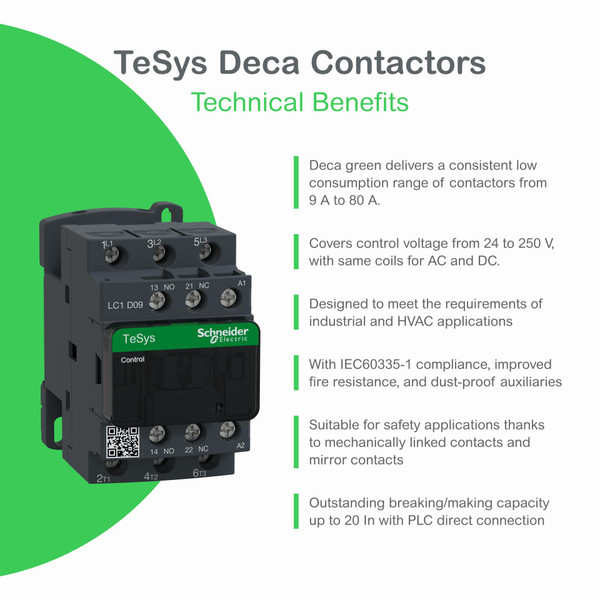

Contattore TeSys Deca, 3 poli (3NO), per applicazioni di controllo motori fino a 18 A/690 V AC-3/3e (7.5kW@400V). Fornisce una bobina CA da 48 V 50/60 Hz, contatti ausiliari integrati 1NA+1NC (certificazione a specchio NC), collegamento mediante morsetti a molla. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, garantisce affidabilità e resistenza elevate. Compatto (45 mm di larghezza), montaggio su guida DIN o fissaggio a vite. Certificazione multi-standard (IEC, UL, CSA, CCC, EAC, Marine).
Scheda tecnica - SNRLC1D183E7
Istruzioni - SNRLC1D183E7
PEP - Product Environmental Profile - SNRLC1D183E7
Declaration DOC CE (Declaration of conformity CE) - SNRLC1D183E7
REACh declaration - SNRLC1D183E7
RoHS Eur declaration - SNRLC1D183E7
Immagini 360° - SNRLC1D183E7
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
99
profondità (mm)
86
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
7.5
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
18
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
32
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
48
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
48
tipo di collegamento circuito elettrico principale
Raccordo a molla
tensione d’esercizio per AC 50 Hz (V)
440
tensione d’esercizio per AC 60 Hz (V)
440
tipo di tensione per l’azionamento
AC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
9
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
4
Codice EAN
3389110803679
