Descrizione

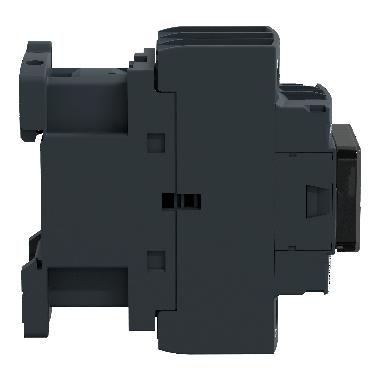

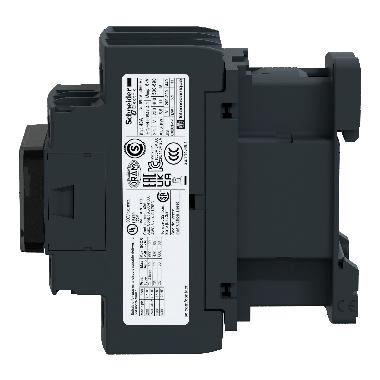

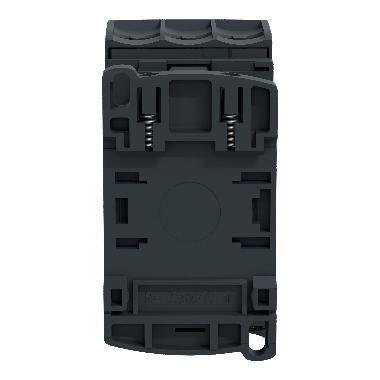

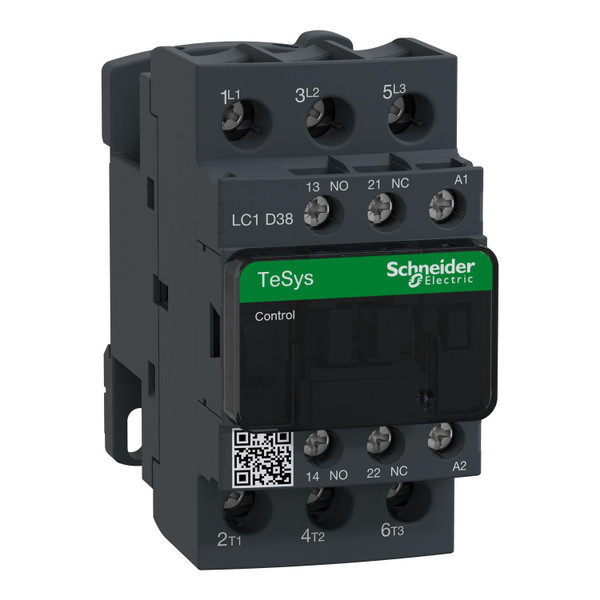

LC1D38F7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 18,5 kW a 400 V. Fornisce una bobina CA da 110 V 50/60 Hz, contatti ausiliari integrati 1NA+1NC (contatto a specchio NC) e collegamento mediante morsetti a vite. Compatto (45 mm di larghezza), montaggio su guida DIN, per alte velocità di funzionamento fino a 3.600 cicli/ora, garantisce affidabilità e resistenza elevate. Disponibile in tutto il mondo, è certificato per più standard (IEC, UL, CSA, CCC, EAC, Marine).
Product End of Life Instructions
Scheda tecnica - SNRLC1D38F7
Immagini 360° - SNRLC1D38F7
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
85
profondità (mm)
92
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
18.5
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
38
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
50
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
110
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
110
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
440
tensione d’esercizio per AC 60 Hz (V)
440
tipo di tensione per l’azionamento
AC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
18
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
7.5
