Descrizione

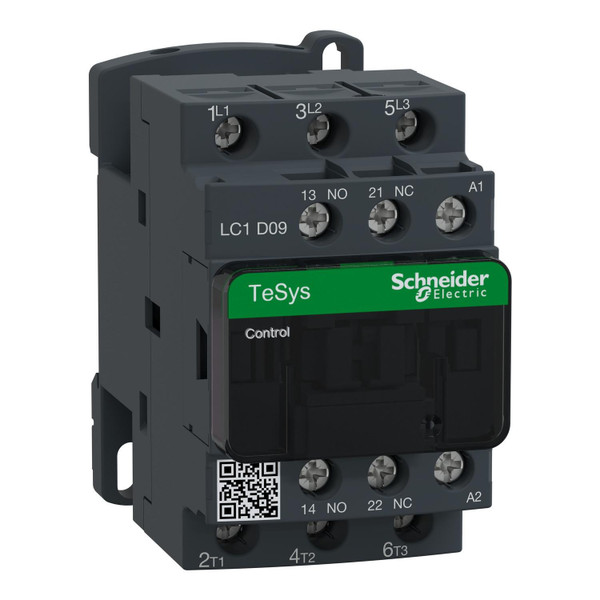

LC1D09B7 è un contattore compatto a 3 poli TeSys D di Schneider Electric per applicazioni motore. Potenza nominale 9 A AC-3 4 kW a 400 V, include una bobina CA da 24 V 50/60 Hz e contatti ausiliari 1NA+1NC. Può essere utilizzato in applicazioni di sicurezza grazie al contatto a specchio NC certificato. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRLC1D09B7
Product End of Life Instructions
Immagini 360° - SNRLC1D09B7
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
77
profondità (mm)
86
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
4
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
9
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
25
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
440
tensione d’esercizio per AC 60 Hz (V)
440
tipo di tensione per l’azionamento
AC
