Descrizione

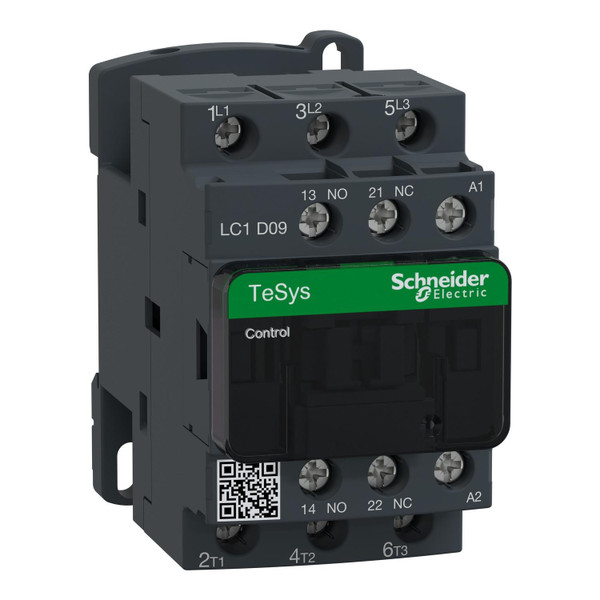

Contattore D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 9 A/690V AC-3 (4 kW a 400 V). Dispone di una bobina AC da 380V da 50/60 Hz, contatti ausiliari integrati 1NO+1NC (certificato a specchio NC), collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di affidabilità e resistenza elevate per le applicazioni più esigenti. Compatto (larghezza 45mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC).
Product End of Life Instructions
Scheda tecnica - SNRLC1D09Q7
Immagini 360° - SNRLC1D09Q7
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
77
profondità (mm)
86
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
4
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
9
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
25
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
380
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
380
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
440
tensione d’esercizio per AC 60 Hz (V)
440
tipo di tensione per l’azionamento
AC
