Descrizione

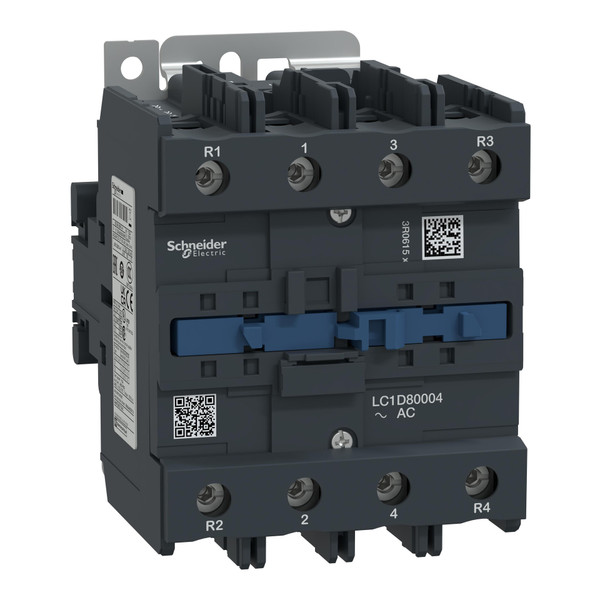

Contattore D di TeSys, 4 poli (4NO), per applicazioni di carico non induttive fino a 125A/1000V AC-1. Dispone di una bobina AC da 24V a 50/60 Hz, collegamento di alimentazione tramite terminali a vite, collegamento di controllo tramite morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di elevata affidabilità e durata. Compatto (larghezza 96mm), montaggio su guida DIN o fissaggio a vite. Senza contatti ausiliari integrati, disponibili blocchi di contatti ausiliari per montaggio laterale e frontale (da ordinare separatamente). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC).
Scheda tecnica - SNRLC1D80004B7
Immagini 360° - SNRLC1D80004B7
Caratteristiche tecniche
larghezza (mm)
96
altezza (mm)
127
profondità (mm)
125
adatto per installazione in serie
NO
num. di contatti di chiusura, contatti principali
4
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
125
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
440
tensione d’esercizio per AC 60 Hz (V)
440
tipo di tensione per l’azionamento
AC
