Descrizione

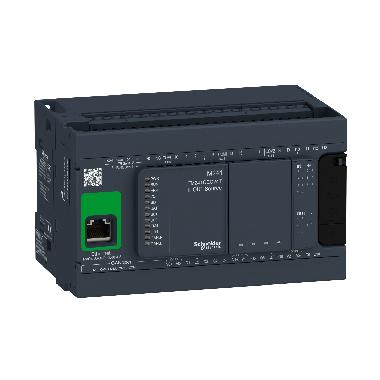

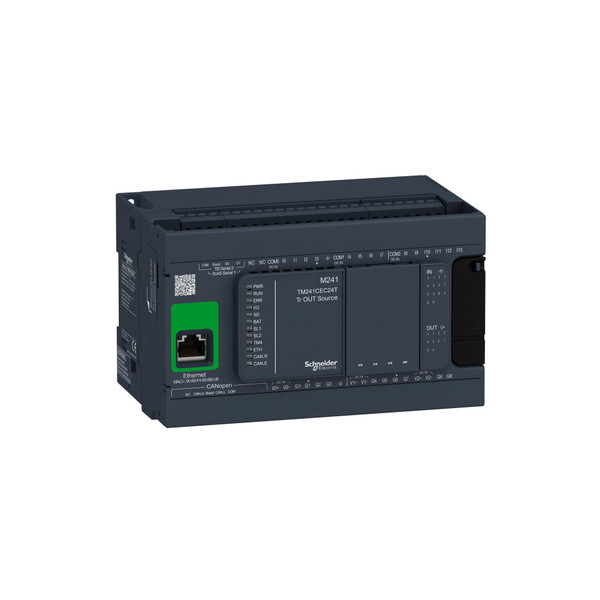

Il controllore TM241 fa parte della gamma di controllore logici Modicon M241. Ha 24 I/O logici ed è alimentato a 24V DC. Viene fornito con morsettiere a vite rimovibili per il collegamento degli I/O, una morsettiera rimovibile per il collegamento dell'alimentazione, una batteria di backup a bottone BR2032. Il controllore logico M241 ha 5 porte di comunicazione integrate, due collegamenti seriali (RS232/RS485 e RS485) e una porta di programmazione USB mini-B. Dispone inoltre di una porta Ethernet e di una porta CANopen. Consente il controllo di movimenti semplici o dei circuiti di controllo. La capacità dei controllore logici M221 può essere ampliata con l'offerta del modulo di espansione Modicon TM3.
Scheda tecnica - SNRTM241CEC24T
Catalogo
Caratteristiche tecniche
larghezza (mm)
150
esecuzione
Compatto
altezza (mm)
90
profondità (mm)
95
con display
NO
adatto per funzioni di sicurezza
NO
numero di ingressi digitali
14
numero di uscite digitali
10
numero di ingressi analogici
0
numero di uscite analogiche
0
tipo di tensione di alimentazione
DC
tipo di memoria
NVRAM
dimensione memoria (KByte)
64000
tempo elaborazione (1K, istruzione binaria) (ms)
0.022
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW seriali RS232
2
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
2
numero di interfacce HW USB
1
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
NO
espansione di memoria possibile
SI
supporta protocollo TCP/IP
SI
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
SI
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
SI
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
capacità di ridondanza
NO
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
componenti del sistema
NO
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
SI
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
numero di uscite relè
0
numero max. di timer
0
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
SI
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
19.2
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
Supporto del protocollo per Ethernet IEC 61850
NO
Protocollo di supporto per DNP3
NO
Protocollo di supporto per IEC 60870
NO
