Descrizione

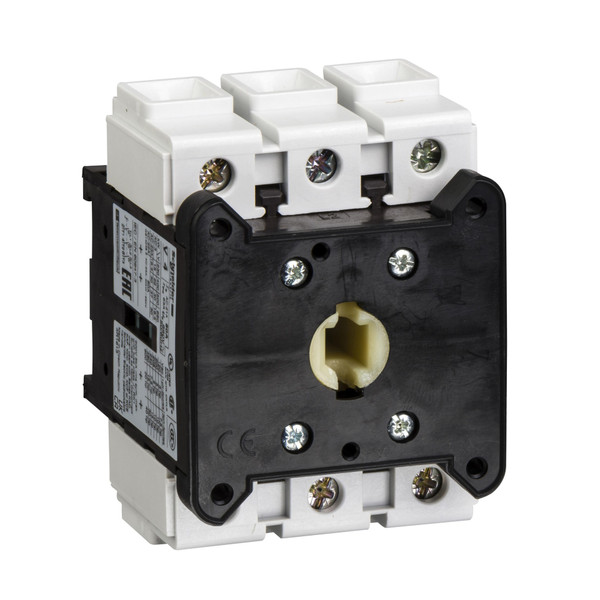

V3 è un interruttore a 3 poli per interruttore-sezionatore TeSys Vario di Schneider Electric. Con un valore nominale di 63 A 690 V, viene utilizzato nelle applicazioni per motori 22kW a 400V AC-23. Per formare un sezionatore dell'interruttore di arresto di emergenza o principale è necessaria una maniglia di manovra e un albero di prolunga. I moduli aggiuntivi (polo principale, polo neutro, modulo di messa a terra, contatti ausiliari) possono completare il sistema. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRV3
Catalogo
Istruzioni
Caratteristiche tecniche
larghezza (mm)
60
altezza (mm)
83
profondità (mm)
65
potenza d’esercizio nominale per AC-3, 400 V (kW)
18.5
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
63
numero di poli
3
tensione d’esercizio nominale (V)
690
corrente di corto circuito nominale condizionale Iq (kA)
10
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
NO
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione come interruttore principale
NO
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
15
resistenza a corrente di breve durata Icw (kA)
0.756
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
SI
adatto per montaggio distributore
NO
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
63
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
41.5
