Descrizione

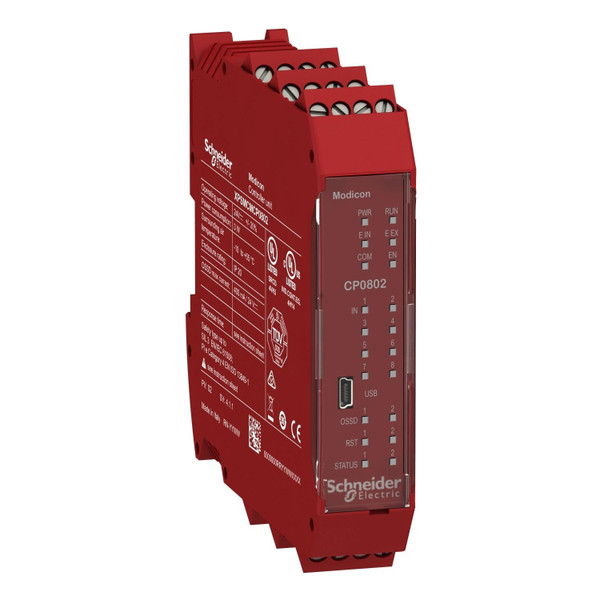

La CPU del controller di sicurezza XPSMCM di Schneider Electric è alimentata a 24 Vcc, dispone di 8 ingressi digitali, 2 ingressi di interblocco per avvio/riavvio, 2 coppie OSSD di uscita, 4 uscite di prova e 2 uscite di stato e morsetti a vite prigioniera. Questo controller di sicurezza configurabile è conforme ai requisiti di PL e/Categoria 4 secondo EN/ISO 13849-1 e SILCL3 in conformità con EN/IEC 62061. È una soluzione appropriata per le macchine con un numero limitato di funzioni di sicurezza che richiedono la flessibilità di configurazione di un controller di sicurezza. Può essere utilizzato come standalone o con quattordici moduli di espansione: il sistema è espandibile fino a 128 ingressi, 16 uscite e fino a 32 uscite di stato diagnostico, ideale per macchine che richiedono il monitoraggio di più funzioni di sicurezza.
Scheda tecnica - SNRXPSMCMCP0802
Catalogo
Immagini 360° - SNRXPSMCMCP0802
Scheda Tecnica
larghezza (mm)
22.5
esecuzione
Apparecchio base
altezza (mm)
99
profondità (mm)
114.5
assorbimento di potenza (kW)
3
con omologazione secondo UL
SI
tensione di comando 1 (V)
24
tipo di tensione di comando 1
DC
tipo di tensione di comando 2
DC
tipo di tensione di alimentazione
DC
con morsetti amovibili
SI
con ingresso di avvio
SI
con circuito di reazione
SI
num. di uscite di contatto sicure e non ritardate
0
numero di uscite di contatto sicure e ritardate
0
num. uscite sicure, non ritardate, semiconduttore
2
numero di uscite sicure, ritardate, semiconduttore
2
num. uscite di contatto con funz. di segnalazione, non ritardate
0
num. uscite di contatto con funz. di segnalazione, ritardate
0
num. uscite con funz. di segnalazione, non ritardate, semiconduttore
2
num. uscite con funz. di segnalazione, ritardate, semiconduttore
2
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
SI
con funzione muting
SI
tipo di sicurezza secondo IEC 61496-1
4
con omologazione per BG BIA
NO
tipo di tensione d’esercizio
DC
adatto monitoraggio di interruttori magnetici
SI
adatto monitoraggio di interruttori di prossimità
SI
adatto monitoraggio di circuiti di arresto d’emergenza
SI
adatto monitoraggio di dispositivi di protez. optoelettronici
SI
adatto monitoraggio di interruttori di posizione
SI
adatto per il monitoraggio di sensori tattili
SI
adatto per monitoraggio di valvole
NO
livello di performance secondo EN ISO 13849-1
Livello e
categoria di arresto secondo IEC 60204
0 + 1
tensione di alimentazione per DC (V)
24
tensione d’esercizio per DC (V)
24
analisi degli ingressi
Altro
SIL secondo IEC 61508
3
Con l'approvazione per TÜV
SI
