Descrizione

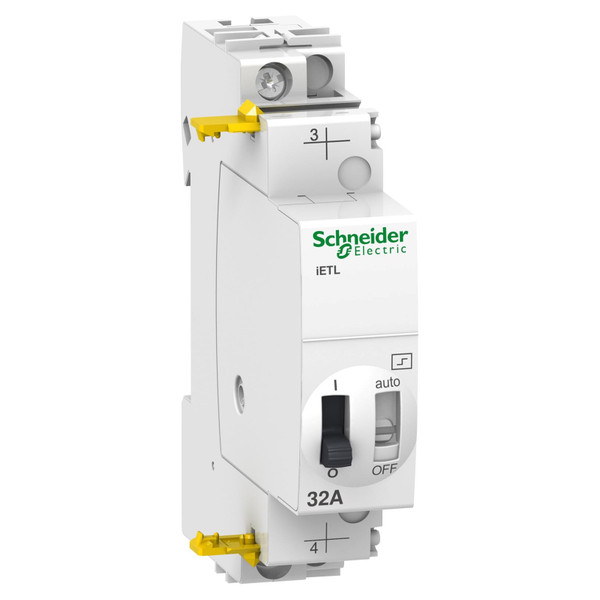

Acti 9 iETL iTL 32 è un'estensione modulare e affidabile per il relè a impulsi. Questo dispositivo 1P ha 1 contatto normalmente aperto. La corrente nominale è di 32 A, da 24 VCA a 250 VCA e funziona da 230 VCA a 240 VCA o con tensione di controllo di 110 VCC. La resistenza elettrica arriva a 200.000 cicli per AC-21 o 100.000 cicli per AC-22. La frequenza di commutazione è di 5 operazioni di commutazione/minuto. La durata dell'ordine di comando deve essere di 50 ms. Il grado di protezione è IP20 e IP40 in un involucro. Si può montare su guida DIN. Viene utilizzato in particolar modo per le applicazioni di controllo dell'illuminazione. Questo prodotto è conforme a IEC/EN 60669-1, IEC/EN 60669-2-2.
Scheda tecnica - SNRA9C32836
Catalogo
Progetto REACh
Caratteristiche tecniche
tipo di montaggio
Guida DIN
funzione
Meccanico
profondità di incasso (mm)
84
corrente di dimensionamento (A)
32
larghezza in unità di suddivisione
1
tensione di comando 1 (V)
230
tensione di comando 2 (V)
110
tipo di tensione di comando 1
AC
tipo di tensione di comando 2
DC
frequenza della tensione di comando 1 (Hz)
50
tipo di tensione di alimentazione
AC
tensione di alimentazione (V)
24
max. corrente di commutazione (cos phi = 0,6) (A)
32
carico max. lampada a incandescenza (W)
4200
carico max. della lampada fluorescente (VA)
3350
carico max della lampada fluorescente (circuito duo) (VA)
5300
carico max della lampada fluorescente (compensaz. parallela) (VA)
2400
numero di contatti di riposo
0
numero di contatti di chiusura
1
numero di contatti invertitori
0
