Descrizione
Descrizione completa

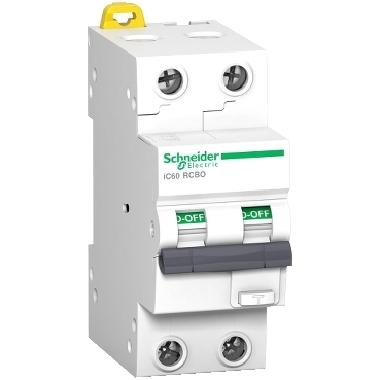

Questo Acti9 iC60 è un interruttore modulare di corrente residua con protezione da sovracorrente (RCBO). È un RCBO 2P con 2 poli protetti, corrente nominale di 10 A e tensione di funzionamento da 220VAC a 240 V AC. La classe di protezione contro le dispersioni a terra è di tipo AC con sensibilità di 30 mA. Il ritardo della protezione contro le dispersioni a terra è istantaneo. La capacità di interruzione da 220VAC a 240VAC è 10000A secondo EN/IEC 61009-2-1. La capacità di interruzione da 220VAC a 240VAC è di 15 kA secondo EN/IEC 60947-2. Il suo indicatore Visitrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde Visisafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Questo prodotto è conforme alle norme EN/IEC 60947-2 e EN/IEC 61009-2-1. La resistenza elettrica arriva fino a 10000 cicli e la resistenza meccanica arriva fino a 20000 cicli. La tensione di esercizio Ue è da 220VAC a 240 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza è di 50 Hz. È installabile su guida DIN. Larghezza in passi da 9 mm è 4. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 36 mm x (L) 86 mm x (P) 78 mm. Il peso è 273 g. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di funzionamento va da -25°C a 40°C. La temperatura di stoccaggio va da -40° C a 70°C.Scheda Tecnica
Documentazione
Scheda tecnica - SNRA9D07210Product End of Life Instructions
Catalogo
Progetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
iC60H RCBO 2P 10A 30mA C 10000A AC
Electrocod:
1413
Famiglia Sconto Descrizione:
Modulari Terziario Industriale
Famiglia Statistica Descrizione:
Modulari Industriale Acti9-NG125
Quantita Cartone:
6
Subtitle:
iC60H RCBO 2P 10A 30mA C 10000A AC
UDM:
Pezzo
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTIND
_familyStatisticsCode:
SDECBTINDMA9
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 10:34:02
_shopInShopSort:
0
tipo di montaggio
Guida DIN
tipo di tensione
AC
profondità di incasso (mm)
45
corrente di dimensionamento (A)
10
tensione di dimensionamento (kV)
230
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
AC
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
potenza dissipata (W)
3.2
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
2
conduttore neutro a connessione
NO
potere di interruz. nominale secondo IEC 60947-2 (kA)
15
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
2
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
10
caratteristiche di spegnimento
Non ritardato
potere di interruz. nominale secondo EN 61009 (kA)
10
