Descrizione

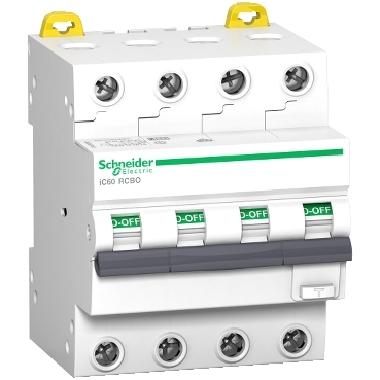

L'Acti 9 iC60 RCBO è un interruttore differenziale modulare e affidabile con protezione dalle sovracorrente (RCBO). È un magnetotermico differenziale 4P con 4 poli protetti, corrente nominale di 16 A e tensione di funzionamento da 380 VCA a 415 VCA. La capacità di interruzione da 280 VCA a 415 VCA è di 6 kA secondo le norme EN/IEC EN/IEC 61009-2-1 e EN/IEC 60947-2. La resistenza elettrica raggiunge i 10.000 cicli, mentre la durata meccanica raggiunge i 20.000 cicli. Il grado di protezione è IP20 e IP40 in un involucro. Si può montare su guida DIN. La posizione del dispositivo nel sistema è per partenze e la classe di protezione contro la dispersione verso terra è di tipo A. Questo prodotto è conforme alle norme EN/IEC 60947-2 e EN/IEC 61009-2-1. Questo prodotto sfrutta l'esperienza di Schneider Electric nello sviluppo di dispositivi modulari per applicazioni commerciali e industriali di oltre 40 anni. Questo prodotto è conforme allo standard IEC 61009-2-1, è di classe IP20 e può essere montato su guida DIN. Offre una finestra rossa frontale per indicare l'intervento in caso di dispersione verso terra e ridurre il tempo di intervento e dispone di un pulsante di prova.
Product End of Life Instructions
Catalogo
Scheda tecnica - SNRA9D67416
Progetto REACh
Caratteristiche tecniche
tipo di montaggio
Guida DIN
tipo di tensione
AC
profondità di incasso (mm)
45
corrente di dimensionamento (A)
16
tensione di dimensionamento (kV)
400
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
1
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
4
potenza dissipata (W)
4.9
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
4
conduttore neutro a connessione
NO
potere di interruz. nominale secondo IEC 60947-2 (kA)
6
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
4
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
6
caratteristiche di spegnimento
Non ritardato
potere di interruz. nominale secondo EN 61009 (kA)
6
