Descrizione

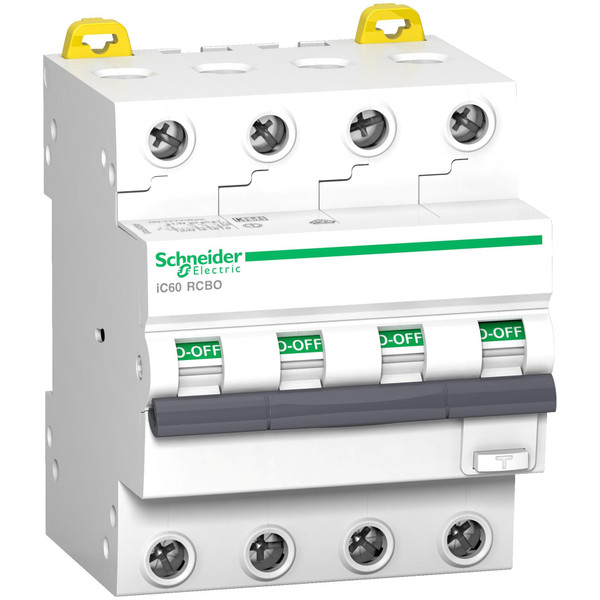

Questo Acti9 iC60 è un interruttore modulare di corrente residua con protezione da sovracorrente (RCBO). È un RCBO 4P con 4 poli protetti, corrente nominale di 20 A e tensione di funzionamento da 380VAC a 415 V AC. La classe di protezione contro le dispersioni a terra è di tipo AC con sensibilità di 30 mA. Il ritardo della protezione contro le dispersioni a terra è istantaneo. La capacità di interruzione da 280VAC a 415VAC è di 6000A secondo EN/IEC 61009-2-1 e 6 kA secondo EN/IEC 60947-2. Il suo indicatore Visitrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde Visisafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Questo prodotto è conforme alle norme EN/IEC 60947-2 e EN/IEC 61009-2-1. La resistenza elettrica arriva fino a 10000 cicli e la resistenza meccanica arriva fino a 20000 cicli. La tensione di esercizio Ue è da 380VAC a 415 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza è di 50 Hz. È installabile su guida DIN. Larghezza in passi da 9 mm è 8. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 72 mm x (L) 86 mm x (P) 78 mm. Il peso è 423 g. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di funzionamento va da -25°C a 40°C. La temperatura di stoccaggio va da -40° C a 70°C.
Product End of Life Instructions
Scheda tecnica - SNRA9D57420
Catalogo
Progetto REACh
Caratteristiche tecniche
tipo di montaggio
Guida DIN
tipo di tensione
AC
profondità di incasso (mm)
45
corrente di dimensionamento (A)
20
tensione di dimensionamento (kV)
400
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
AC
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
1
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
4
potenza dissipata (W)
6.8
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
4
conduttore neutro a connessione
NO
potere di interruz. nominale secondo IEC 60947-2 (kA)
6
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
4
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
6
caratteristiche di spegnimento
Non ritardato
potere di interruz. nominale secondo EN 61009 (kA)
6
