Descrizione

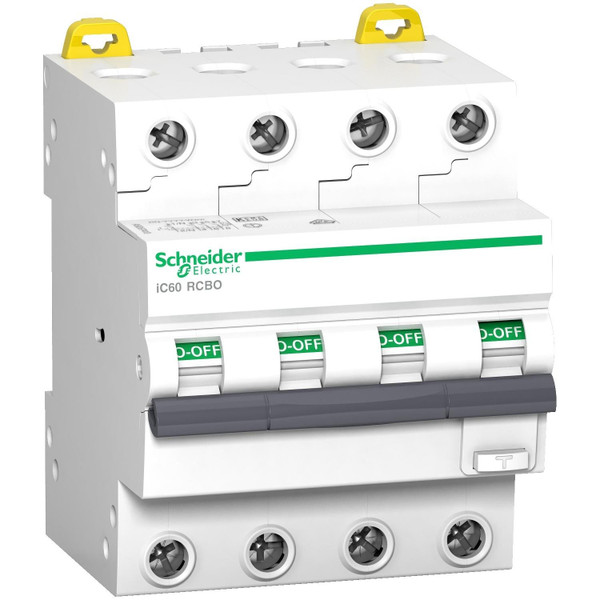

L'Acti 9 iC60 RCBO è un interruttore differenziale modulare e affidabile con protezione dalle sovracorrente (RCBO). È un magnetotermico differenziale 4P con 4 poli protetti, corrente nominale di 32 A e tensione di funzionamento da 380 VCA a 415 VCA. La capacità di interruzione da 280 VCA a 415 VCA è di 6 kA secondo le norme EN/IEC EN/IEC 61009-2-1 e EN/IEC 60947-2. La resistenza elettrica raggiunge i 10.000 cicli, mentre la durata meccanica raggiunge i 20.000 cicli. Il grado di protezione è IP20 e IP40 in un involucro. Si può montare su guida DIN. La posizione del dispositivo nel sistema è per partenze e la classe di protezione contro la dispersione verso terra è di tipo A. Questo prodotto è conforme alle norme EN/IEC 60947-2 e EN/IEC 61009-2-1. Questo prodotto sfrutta l'esperienza di Schneider Electric nello sviluppo di dispositivi modulari per applicazioni commerciali e industriali di oltre 40 anni. Questo prodotto è conforme allo standard IEC 61009-2-1, è di classe IP20 e può essere montato su guida DIN. Offre una finestra rossa frontale per indicare l'intervento in caso di dispersione verso terra e ridurre il tempo di intervento e dispone di un pulsante di prova.
Product End of Life Instructions
Scheda tecnica - SNRA9D67432
Catalogo - SNRA9D67432
Istruzioni - SNRA9D67432
User Guide - SNRA9D67432
Progetto REACh
Declaration DOC CE (Declaration of conformity CE) - SNRA9D67432
REACh declaration - SNRA9D67432
RoHS Eur declaration - SNRA9D67432
Caratteristiche tecniche
tipo di montaggio
Guida DIN
tipo di tensione
AC
profondità di incasso (mm)
45
corrente di dimensionamento (A)
32
tensione di dimensionamento (kV)
400
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
1
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
4
potenza dissipata (W)
3.67
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
4
conduttore neutro a connessione
NO
potere di interruz. nominale secondo IEC 60947-2 (kA)
6
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
4
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
6
caratteristiche di spegnimento
Non ritardato
potere di interruz. nominale secondo EN 61009 (kA)
6
Codice EAN
3606481157645
