Descrizione

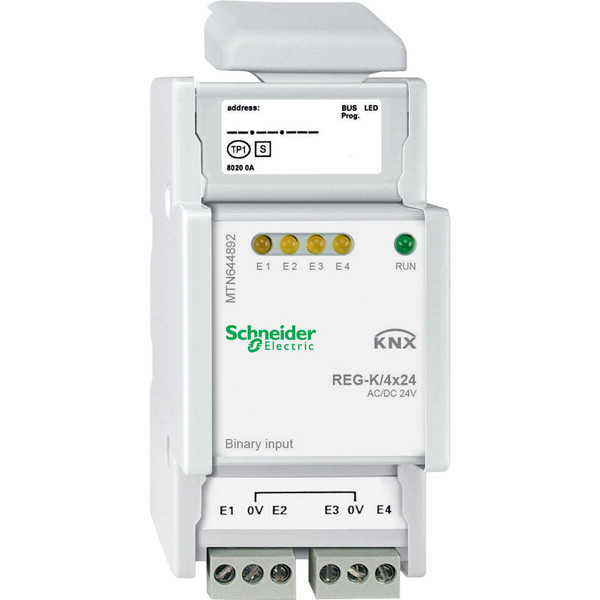

Ingresso binario KNX REG-K/4x24. Per il collegamento di quattro dispositivi convenzionali con uscite CA/CC a 24 V nel KNX. Con accoppiatore bus integrato e morsetti a vite a innesto. Il livello della tensione di ingresso viene visualizzato a ogni ingresso con un LED giallo. Un LED verde indica che il dispositivo è pronto per il funzionamento dopo il caricamento dell'applicazione. Per installazione su guide DIN TH35 secondo EN 60715. Il bus viene collegato mediante un terminale di collegamento bus. non è necessaria una guida dati. Funzioni software KNX: Controllo di commutazione, attenuazione o veneziane tramite 1 o 2 ingressi. Valori di posizionamento per il controllo delle veneziane (8 bit). Fronti dell'impulso con telegrammi a 1, 2, 4 o 8 bit. Differenziazione tra funzionamento breve/lungo. Telegramma di inizializzazione. Invio ciclico. Fronti di impulso con telegrammi a 2 byte. Regolatore lineare a 8 bit. Disattiva funzione. Contatto di apertura/chiusura. Tempo di antirimbalzo. Tensione di ingresso CA / CC a 24 V. Ingressi: 4. tensione nominale DC 15 mA (30 V), AC 6 mA (27 V). Segnale 0: /equal 5 V. 1 signal: /pari 11 V. Lunghezza cavo: max. 100 m. Larghezza dispositivo: 2.5 moduli, circa 45 mm. Contenuto: Con morsetto di collegamento bus e copertura cavo. Colore: grigio chiaro.
Product End of Life Instructions
Scheda tecnica - SNRMTN644892
Caratteristiche tecniche
tipo di montaggio
AMD
numero di ingressi
4
sistema bus EIB/KNX
SI
sistema bus radio
NO
sistema bus Powernet
NO
accoppiamento bus incluso
SI
larghezza in unità di suddivisione
2.5
tipo di tensione d’ingresso
AC/DC
tensione di interrogazione esterna necessaria
NO
altri sistemi bus
Senza
sistema bus LON
NO
tensione d’ingresso (V)
0
comandare LED
NO
grado di protezione (IP)
IP20
con indicatore a LED
SI
sistema bus radio KNX
NO
radio bidirezionale
NO
modulo bus rimovibile
NO
