Descrizione

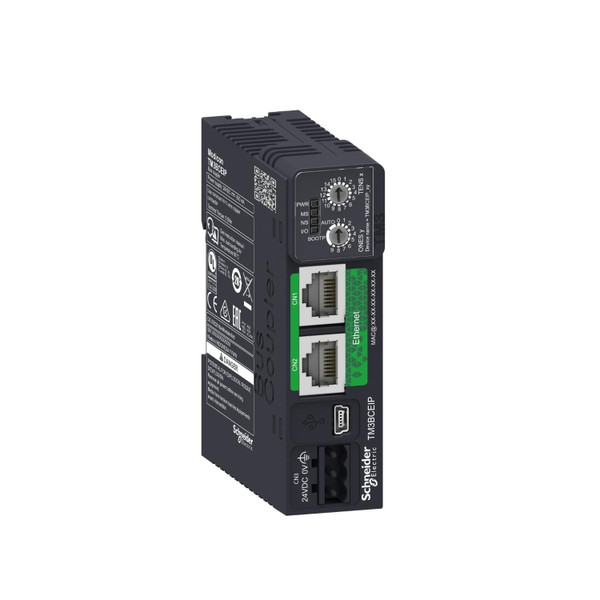

Questo prodotto fa parte della gamma Modicon TM3, un'offerta di moduli di espansione degli I/O per Modicon M221, M241, M251 e M262. Il modulo di I/O distribuito supporta la topologia a margherita. Offre modalità di scambio half duplex, full duplex e negoziazione automatica con velocità di trasmissione dati di 10/100 Mbps. Questo processore fornisce servizi Web come server Web, Ethernet e server Web, USB. È dotato di 1 LED per PWR (stato del sistema), 1 LED per MS (stato del modulo), 1 LED per NS (stato della rete) e 1 LED per la segnalazione dello stato I/O. È un prodotto classificato IP20. Le sue dimensioni sono 27mm (larghezza) x 70mm (profondità) x 96.5mm (altezza). Pesa 0,10 kg. È adatto per il modulo accoppiatore bus . È compatibile con il logic controller e il motion controller. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio di interblocco. Aumentare le prestazioni del controller con il sistema di I/O Modicon TM3 appositamente progettato per i logic controller Modicon M221, M241, M251 e M262.
Scheda dati - SNRTM3BCEIP
Catalogo - SNRTM3BCEIP
User Guide - SNRTM3BCEIP
Declaration DOC CE (Declaration of conformity CE) - SNRTM3BCEIP
REACh declaration - SNRTM3BCEIP
RoHS Eur declaration - SNRTM3BCEIP
Caratteristiche tecniche
larghezza (mm)
27
altezza (mm)
96.5
profondità (mm)
70
adatto per funzioni di sicurezza
NO
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
con separazione del potenziale
NO
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
SI
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
SI
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
20.4
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
standard radio eGPRS
NO
standard radio LTE
NO
SIL secondo IEC 61508
Senza
Codice EAN
3606489703530
