Descrizione

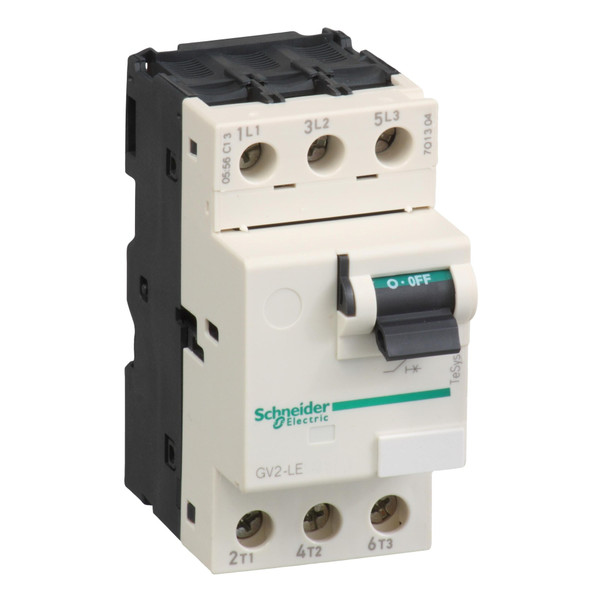

Interruttore per motori TeSys GV, 3 poli (3P), 25 A/ 690 V, per applicazioni di motore a 3 fasi da 11 kW a 400 V. Fornisce una protezione magnetica con un livello di intervento a 13 xIn, un'elevata capacità di interruzione Icu 15 kA a 400 V. Collegamento mediante morsetti a vite. Controllo Start-Stop tramite leva garantito per 100000 cicli AC-3. Per completare la protezione del motore, utilizzarlo in combinazione con un relè di sovraccarico termico LRD22 (da ordinare separatamente). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine),
Product End of Life Instructions
Scheda tecnica - SNRGV2LE22
Immagini 360° - SNRGV2LE22
Scheda Tecnica
larghezza (mm)
45
altezza (mm)
89
profondità (mm)
78.5
potenza d’esercizio nominale per AC-3, 400 V (kW)
11
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
25
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
potenza dissipata (W)
1.8
grado di protezione (IP)
IP20
con protezione termica
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Levetta singola
tecnica di intervento
Magnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
5.5
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
15
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
327
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
