Descrizione

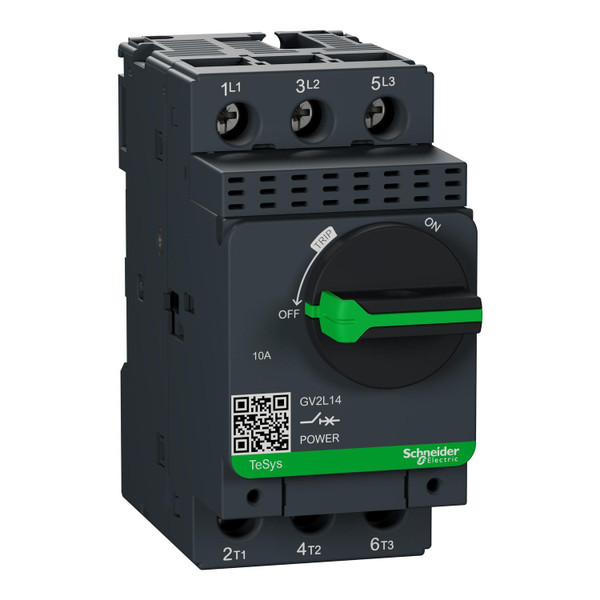

Interruttore per motori TeSys GV, 3 poli (3P), 10 A/ 690 V, per applicazioni di motore a 3 fasi da 3-4 kW a 400 V. Fornisce una protezione magnetica con un livello di intervento a 13 xIn, un'elevata capacità di interruzione Icu 100 kA a 400 V. Collegamento mediante morsetti a vite. Controllo Start-Stop tramite manovra rotativa garantito per 100000 cicli AC-3. Per completare la protezione del motore, utilizzarlo in combinazione con un relè di sovraccarico termico LRD14 (da ordinare separatamente). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine).
Scheda tecnica - SNRGV2L14
Product End of Life Instructions
Immagini 360° - SNRGV2L14
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
89
profondità (mm)
97
potenza d’esercizio nominale per AC-3, 400 V (kW)
4
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
10
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
potenza dissipata (W)
1.8
grado di protezione (IP)
IP20
con protezione termica
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Magnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
2.2
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
100
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
10
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
