Descrizione

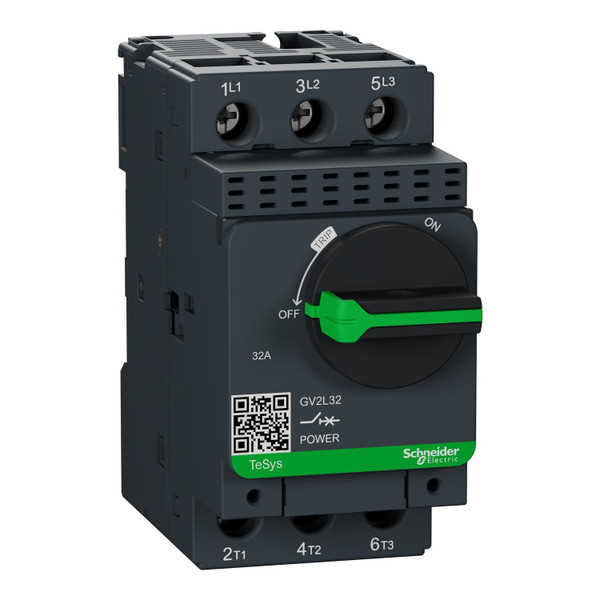

Interruttore per motori TeSys GV, 3 poli (3P), 32 A/ 690 V, per applicazioni di motore a 3 fasi da 15 kW a 400 V. Fornisce una protezione magnetica con un livello di intervento a 13 xIn, un'elevata capacità di interruzione Icu 50 kA a 400 V. Collegamento mediante morsetti a vite. Controllo Start-Stop tramite manovra rotativa garantito per 100000 cicli AC-3. Per completare la protezione del motore, utilizzarlo in combinazione con un relè di sovraccarico termico LRD32 (da ordinare separatamente). Certificazione secondo diverse norme (IEC, CCC, EAC, Marine),
Scheda tecnica - SNRGV2L32
Catalogo - SNRGV2L32
Istruzioni - SNRGV2L32
Istruzioni - SNRGV2L32
User Guide - SNRGV2L32
PEP - Product Environmental Profile - SNRGV2L32
Declaration DOC CE (Declaration of conformity CE) - SNRGV2L32
REACh declaration - SNRGV2L32
RoHS Eur declaration - SNRGV2L32
Immagini 360° - SNRGV2L32
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
89
profondità (mm)
97
potenza d’esercizio nominale per AC-3, 400 V (kW)
15
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
32
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
potenza dissipata (W)
1.8
grado di protezione (IP)
IP20
con protezione termica
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Magnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
7.5
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
35
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
416
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
Codice EAN
3389110376135
