Descrizione

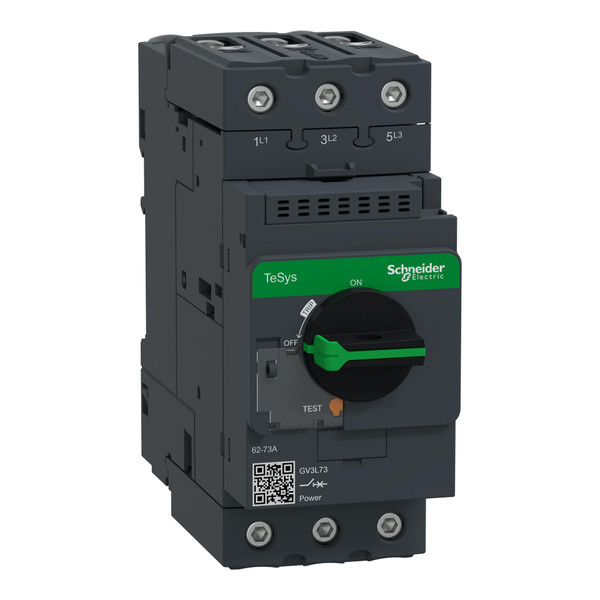

Interruttore per motori TeSys GV, 3 poli (3P), 73 A/ 690 V, per applicazioni di motore a 3 fasi da 37 kW a 400 V. Fornisce una protezione magnetica con un livello di intervento a 15 xIn, un'elevata capacità di interruzione Icu 50 kA a 400 V. Collegamento mediante terminali a vite Everlink BTR. Controllo Start-Stop tramite manovra rotativa garantito per 20000 cicli AC-3. Per completare la protezione del motore, utilizzarlo in combinazione con un relè di sovraccarico termico LRD380 (da ordinare separatamente). Certificazione secondo diverse norme (IEC, CCC, EAC, Marine),
Scheda tecnica - SNRGV3L73
Istruzioni - SNRGV3L73
User Guide - SNRGV3L73
PEP - Product Environmental Profile - SNRGV3L73
Declaration DOC CE (Declaration of conformity CE) - SNRGV3L73
REACh declaration - SNRGV3L73
RoHS Eur declaration - SNRGV3L73
Immagini 360° - SNRGV3L73
Caratteristiche tecniche
larghezza (mm)
55
altezza (mm)
132
profondità (mm)
136
potenza d’esercizio nominale per AC-3, 400 V (kW)
37
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
73
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
230
potenza dissipata (W)
8
grado di protezione (IP)
IP20
con protezione termica
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Magnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
18.5
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
50
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
1120
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
Codice EAN
3606481304520
