Descrizione

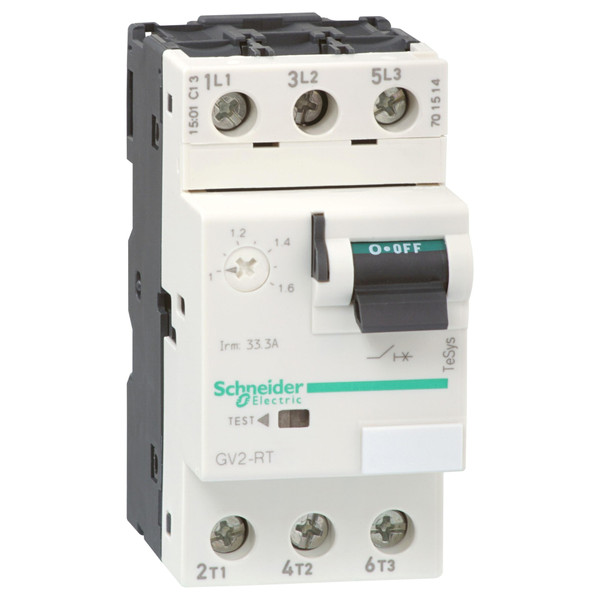

Interruttore per motori TeSys GV, 3 poli (3P), 2,5 A/690 V, per applicazioni con motore di picco ad alta corrente di avviamento 0,75 kW a 400 V. Fornisce una protezione magnetotermica con un campo di regolazione termica 1,6-2,5 A, un livello di scatto magnetico a 20 xIn, elevata capacità di interruzione Icu 100 kA a 400 V. Collegamento tramite morsetti a vite. Controllo Start-Stop tramite leva garantito per 100000 cicli AC-3. Può essere utilizzato per la protezione di applicazioni di trasformatori a 3 fasi. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine).
Scheda tecnica - SNRGV2RT07
Catalogo - SNRGV2RT07
PEP - Product Environmental Profile - SNRGV2RT07
Declaration DOC CE (Declaration of conformity CE) - SNRGV2RT07
REACh declaration - SNRGV2RT07
RoHS Eur declaration - SNRGV2RT07
Immagini 360° - SNRGV2RT07
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
89
profondità (mm)
78.5
potenza d’esercizio nominale per AC-3, 400 V (kW)
0.75
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
2.5
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
interv. regolaz. sganciatore di sovraccarico (A)
1.6
potenza dissipata (W)
2.5
grado di protezione (IP)
IP20
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Levetta singola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
0.37
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
100
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
51
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
Codice EAN
3389110520637
