Descrizione

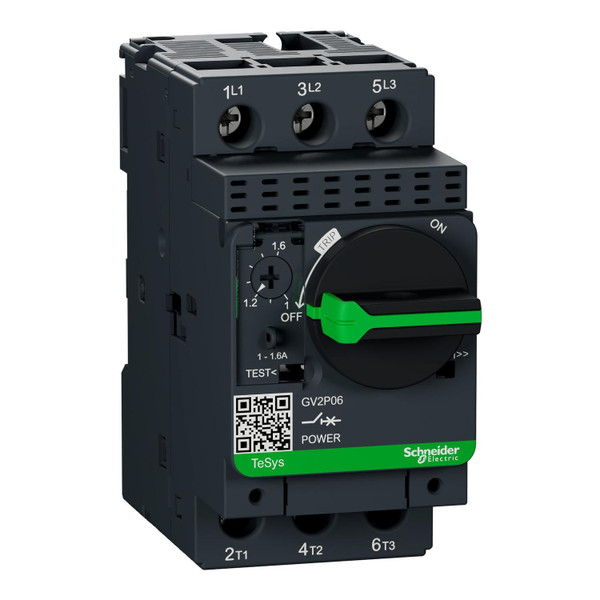

GV2P06 è un interruttore automatico TeSys GV di Schneider Electric per motori. Assicura la protezione magnetotermica dei motori 0,37-0,55 kW a 400 V e un'elevato potere di interruzione Icu 100 kA. Controllo start-stop tramite manovra rotativa garantita per 100.000 cicli AC-3 415V. GV2P06 è un interruttore automatico per motori TeSys GV di Schneider Electric progettato per applicazioni motorizzate 0,37-0,55 kW a 400 V. Soddisfa la protezione magnetotermica con un campo di regolazione termica 1-1,6 A, sgancio magnetico a 12 xIn ed elevato potere di interruzione Icu 100 kA a 400 V. Controllo start-stop tramite manovra rotativa garantita per 100.000 cicli AC-3 415V. Disponibile in tutto il mondo, dispone di certificazione in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRGV2P06
Catalogo - SNRGV2P06
Istruzioni - SNRGV2P06
Istruzioni - SNRGV2P06
User Guide - SNRGV2P06
PEP - Product Environmental Profile - SNRGV2P06
Declaration DOC CE (Declaration of conformity CE) - SNRGV2P06
REACh declaration - SNRGV2P06
RoHS Eur declaration - SNRGV2P06
Immagini 360° - SNRGV2P06
Caratteristiche tecniche
larghezza (mm)
44.5
altezza (mm)
89
profondità (mm)
97
potenza d’esercizio nominale per AC-3, 400 V (kW)
0.55
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
1.6
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
interv. regolaz. sganciatore di sovraccarico (A)
1
potenza dissipata (W)
2.5
grado di protezione (IP)
IP20
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
0.25
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
100
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
22.5
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
Codice EAN
3389110213454
