Descrizione

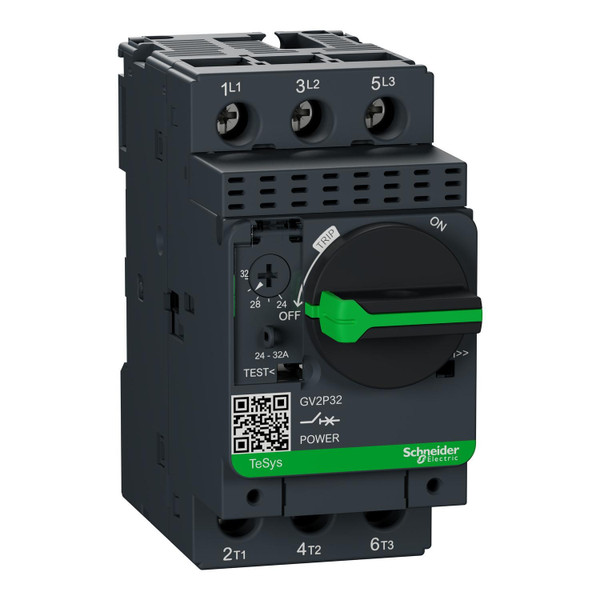

GV2P32 è un interruttore automatico TeSys GV di Schneider Electric per motori. Assicura la protezione magnetotermica dei motori 15 kW a 400 V e un elevato potere di interruzione Icu 50 kA. Controllo start-stop tramite manovra rotativa garantita per 100.000 cicli AC-3 415V. GV2P32 è un interruttore automatico per motori TeSys GV di Schneider Electric progettato per applicazioni motorizzate 15 kW a 400 V. Soddisfa la protezione magnetotermica con un campo di regolazione termica 24-32 A, sgancio magnetico a 12 xIn e un elevato potere di interruzione Icu 50 kA a 400 V. Controllo start-stop tramite manovra rotativa garantita per 100.000 cicli AC-3 415V. Disponibile in tutto il mondo, dispone di certificazione in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Scheda tecnica - SNRGV2P32
Catalogo - SNRGV2P32
Istruzioni - SNRGV2P32
Istruzioni - SNRGV2P32
User Guide - SNRGV2P32
PEP - Product Environmental Profile - SNRGV2P32
Declaration DOC CE (Declaration of conformity CE) - SNRGV2P32
REACh declaration - SNRGV2P32
RoHS Eur declaration - SNRGV2P32
Immagini 360° - SNRGV2P32
Caratteristiche tecniche
larghezza (mm)
44.5
altezza (mm)
89
profondità (mm)
97
potenza d’esercizio nominale per AC-3, 400 V (kW)
15
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
32
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
interv. regolaz. sganciatore di sovraccarico (A)
24
potenza dissipata (W)
2.5
grado di protezione (IP)
IP20
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
7.5
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
35
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
416
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
Codice EAN
3389110376104
