Descrizione

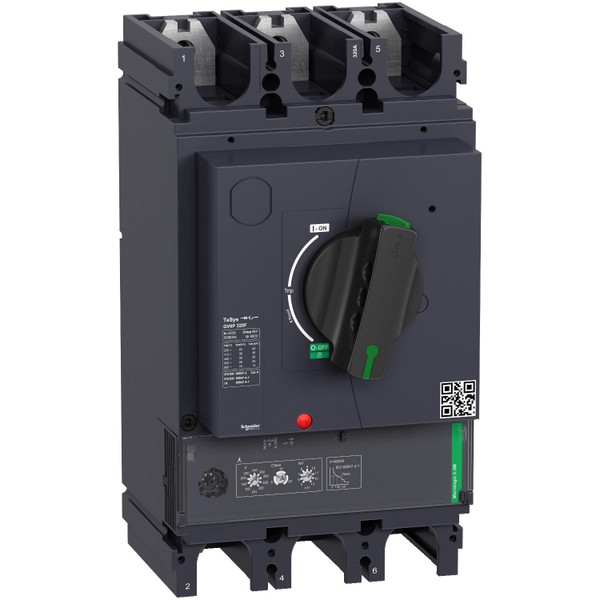

Interruttore per motori TeSys GV, 3 poli (3P), 320 A/690 V, per la protezione dei motori a 3 fasi 132-160 kW a 400 V. Fornisce protezione magnetotermica e protezione aggiuntiva, capacità di interruzione Icu 36 kA, controllo Start-Stop tramite manovra rotativa, collegamento per sbarre o cavi con connettori (collegamento diretto dei cavi con connettori aggiuntivi). Protezione termica regolabile tramite quadranti con una corrente di impostazione Ir nell'intervallo 160-320A e una classe di intervento selezionabile 5, 10 o 20, protezione magnetica a 15 In. Le protezioni aggiuntive con pick-up fisso includono la protezione da ritardo di breve durata Isd a 13 Ir, la protezione da squilibrio di fase e da perdita. Mette a disposizione posizioni interne per ulteriori blocchi di contatto ausiliari (OF, SD) e sganciatori di tensione (MN, MX). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine).
Scheda tecnica - SNRGV6P320F
Immagini 360° - SNRGV6P320F
Caratteristiche tecniche
larghezza (mm)
140
altezza (mm)
255
profondità (mm)
179
potenza d’esercizio nominale per AC-3, 400 V (kW)
250
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
320
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
0
interv. regolaz. sganciatore di sovraccarico (A)
160
potenza dissipata (W)
57.6
grado di protezione (IP)
IP40
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
132
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
36
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
320
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
