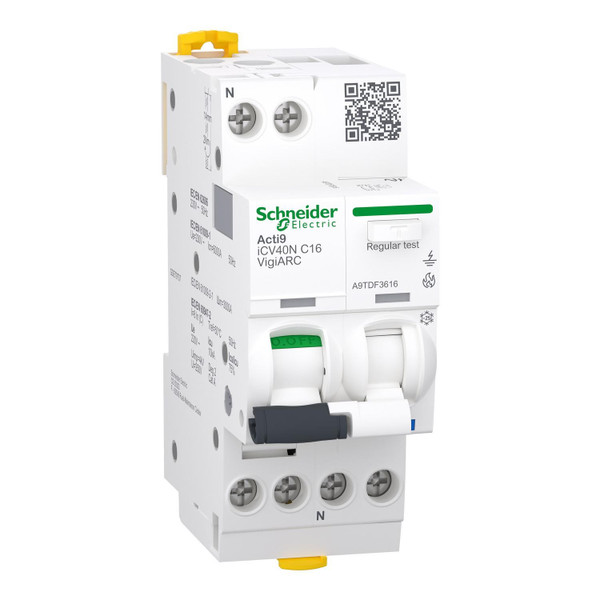

SCHNEIDER A9TDF3616 - Interruttore magnetotermico differenziale con protezione AFDD, Acti9 iCV40N VigiARC, 1P+N, 16A, curva C, 30mA, tipo A-SI, 6000A

(No reviews yet) Write a Review
SNRA9TDF3616
ID:
SNRA9TDF3616
Marchio:
SCHNEIDER

Interruttore magnetotermico differenziale con protezione AFDD, Acti9 iCV40N VigiARC, 1P+N, 16A, curva C, 30mA, tipo A-SI, 6000A

Spedizione gratuita per ordini superiori a €50
€357,50
/ Pezzo

Esaurito

Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

Descrizione

Descrizione completa

Questo prodotto Acti9 iCV40 ARC è un RCBO per il rilevamento di guasti dovuti ad archi elettrici. È 1P+N con 1 polo protetto, corrente nominale di 16 A In e curva di intervento C. La classe di protezione differenziale è di tipo A-SI con una sensibilità di 30 mA. Il tempo di intervento della protezione differenziale è istantaneo. Il potere di interruzione nominale del cortocircuito è di 6000 A a 230 VCA secondo la norma CEI EN 61009-2-1 e di 10 kA a 230 VCA secondo la norma CEI EN 60947-2. Questo prodotto protegge da cortocircuiti, sovraccarichi dei cavi, scosse elettriche per contatto indiretto e da incendi. I suoi 2 unici indicatori VisiTrip riducono il tempo di intervento mostrando il circuito guasto e identificando rapidamente il tipo di guasto. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di isolamento nominale Ui è 250 VCA. La sua classe di limitazione 3 (ai sensi della norma CEI EN 60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 4 passi di 9mm. Il grado di inquinamento è 2. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (L) 36 mm x (A) 91 mm x (P) 73 mm. Ha un grado di protezione IP20 (secondo la norma CEI EN 60529) e diventa IP40 installato nel quadro modulare. Questo prodotto è conforme alle norme CEI EN 62606, CEI EN 61009-1 e CEI EN 61009-2-1.

Scheda Tecnica

Documentazione

Product End of Life Instructions
Scheda tecnica - SNRA9TDF3616
Catalogo
Catalogo
Progetto REACh
Immagini 360° - SNRA9TDF3616

Scheda Tecnica

tipo di montaggio
Guida DIN
tipo di tensione
AC
profondità di incasso (mm)
44
corrente di dimensionamento (A)
16
tensione di dimensionamento (kV)
230
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
250
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
potenza dissipata (W)
2.65
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
potere di interruz. nominale secondo IEC 60947-2 (kA)
10
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
-25
tipo tensione di comando dispositivo supplementare
AC
dispositivi supplementari applicati dal produttore
Interruttore di protezione antincendio
numero di poli (totale)
2
protezione da scatto intempestivo
SI
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
6
caratteristiche di spegnimento
Non ritardato
potere di interruz. nominale secondo EN 61009 (kA)
6
