Descrizione

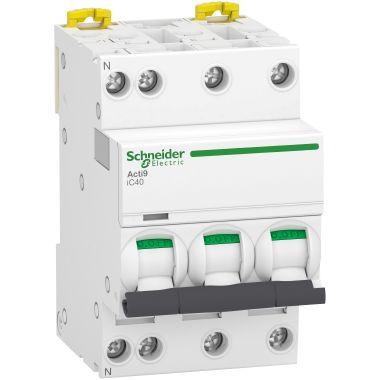

Interruttore magnetotermico iC40a 3p+N B 40A 4500A. gamma: Acti 9 - nome del prodotto: Acti9 iC40 - tipo di prodotto o componente: interruttore modulare - applicazione: distribuzione - posizione neutro: sinistra - tecnologia sganciatore: magnetotermico - potere di interruzione: Icn 4500 A a 400 V CA 50/60 Hz conforme a EN/IEC 60898-1, Icu 6 kA a 400 V CA 50/60 Hz conforme a EN/IEC 60947-2 - marchi qualità: IMQ. Benefici: • Possibilità di rispettare pienamente il layout dello schema elettrico • La gamma iC40 permette di ottimizzare la connessione e l'installazione di diversi dispositivi sotto lo stesso pettine.. Applicazioni: Il sistema Acti 9 iC40 è dedicato a installazioni del Terziario..
Scheda tecnica WEB - SNRA9P42740
Certificato REACH - SNRA9P42740
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
44
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
400
frequenza (GHz)
50
caratteristica di intervento
B
tensione di isolamento nominale Ui (V)
440
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
3
larghezza in unità di suddivisione
3
grado di protezione (IP)
IP20
numero di poli protetti
3
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
temperatura ambiente durante il funzionamento (°C)
-25
dispositivi supplementari possibili
SI
numero di poli (totale)
4
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
6
resistenza di tensione ad impulso nominale Uimp (kV)
4
