Descrizione
Descrizione completa

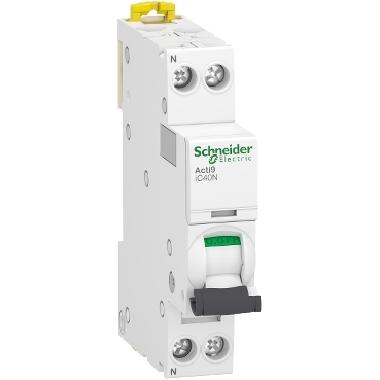

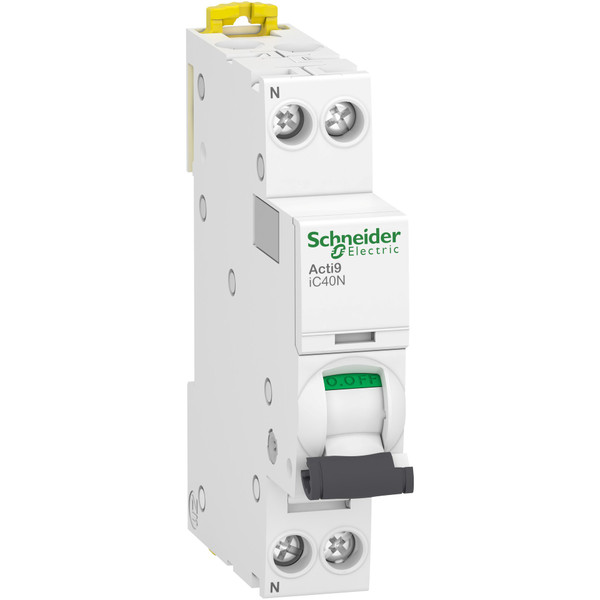

Questo prodotto Acti9 iC40N è un interruttore magnetotermico di bassa tensione (MCB). È un interruttore 1P+N con 1 polo protetto e 4A di corrente nominale In e curva di intervento C. Il potere di interruzione nominale di cortocircuito arriva fino a 10kA a 230VAC in conformità alla norma EN/IEC 60947-2 e 6000A a 230VAC in conformità alla norma EN/IEC 60898-1. Questo prodotto è conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico combina le funzioni di protezione dei circuiti contro i cortocircuiti e la corrente di sovraccarico, il controllo e l'isolamento. L'installazione e il cablaggio sono semplificati con la funzione tramite clip e la facilità di manutenzione. Ha una resistenza elettrica fino a 20000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio UE è 230 V AC. La tensione nominale di isolamento Ui è 400 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza di impiego è di 50 Hz o 60 Hz. Può essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 2 passi da 9 mm. Il grado di inquinamento è 3. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 18 mm x (L) 85 mm x (P) 74 mm. Il peso è 120 g. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.Scheda Tecnica
Documentazione
Scheda tecnica - SNRA9P54604Catalogo
Progetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Interruttore magnetotermico iC40N 1P+N C 4A 6000A
Electrocod:
1411
Famiglia Sconto Descrizione:
Modulari Piccolo Terziario
Famiglia Statistica Descrizione:
Modulari Piccolo Terziario Acti9
Quantita Cartone:
12
Subtitle:
Interruttore magnetotermico iC40N 1P+N C 4A 6000A
UDM:
Pezzo
_deliveryTimeCode:
4 giorni
_familyDiscountCode:
SDECBTTER
_familyStatisticsCode:
SDECBTTERMPT
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 10:39:39
_shopInShopSort:
0
tipo di tensione
AC
profondità di incasso (mm)
44
corrente di dimensionamento (A)
4
tensione di dimensionamento (kV)
230
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
400
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
3
larghezza in unità di suddivisione
1
antideflagrante
NO
potenza dissipata (W)
2.9
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
NO
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
6
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
10
resistenza di tensione ad impulso nominale Uimp (kV)
4
