Descrizione
Descrizione completa

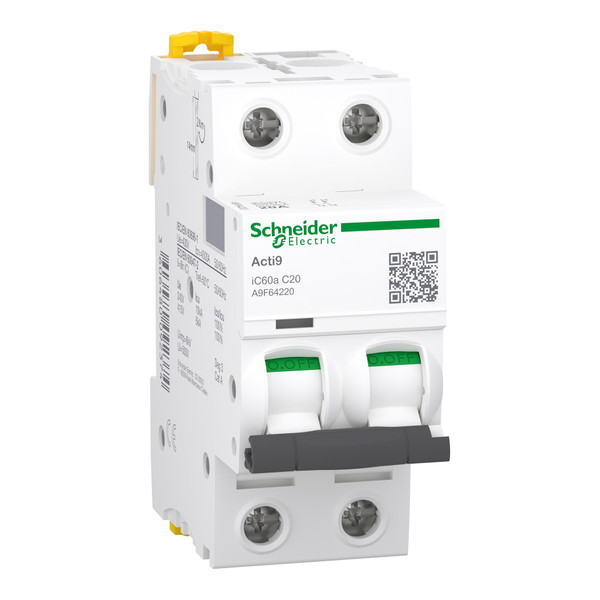

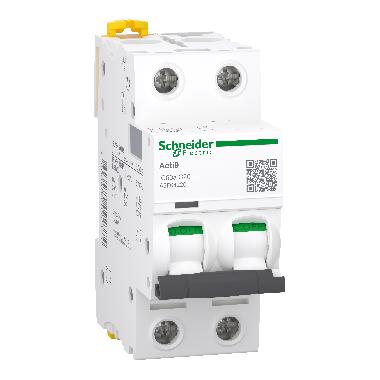

L'Acti 9 iC60a è un interruttore magnetotermico modulare (MCB) in bassa tensione. È interruttore magnetotermico 2P con 2 poli protetti, corrente nominale di 20 A e curva di intervento C. Può essere installato su guida DIN. In qualità di interruttore magnetotermico, la sua capacità d'interruzione, ai sensi della norma IEC/EN 60898-1, è di 4500A a 400VCA. In qualità di interruttore magnetotermico, la sua capacità d'interruzione, ai sensi della norma IEC/EN 60947-2, è di 10kA a 230VCA e 6kA a 400VCA. Questo interruttore modulare protegge i circuiti da cortocircuiti e correnti di sovraccarico. Dispone di un grado di protezione IP20 B (ai sensi della norma IEC/EN 60529) sui terminali. Diventa di classe IP40 quando è inserito in un involucro modulare con classe di isolamento II. Il meccanismo di chiusura rapida migliora la durata di servizio. La sua classe di limitazione 3 (ai sensi della norma EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il suo esclusivo indicatore Visitrip riduce il tempo di intervento mostrando il circuito guasto. La sua fascia verde Visisafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Questo interruttore magnetotermico modulare a terminale singolo riflette l'esperienza di Schneider Electric di oltre 40 anni nello sviluppo di dispositivi modulari per la protezione dei circuiti elettrici in tutte le applicazioni. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Questo prodotto è conforme agli standard IEC 60898-1 e IEC 60947-2, ha terminali protetti contro i contatti accidentali IP20B con coppia di serraggio doppia rispetto allo standard ed è installabile su guida DIN. Offre VisiTrip™ per la sicurezza durante gli interventi di manutenzione e VisiSafe™ per ridurre i tempi di intervento.Scheda Tecnica
Documentazione
CatalogoScheda tecnica - SNRA9F64220
Progetto REACh
Immagini 360° - SNRA9F64220
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Interruttore magnetotermico iC60a 2P C 20A 4500A
Electrocod:
1411
image360:
https://api.se.com/v1/reference-data/product/digital-asset/360/view?cr=A9F64220&apikey=cttjgZlGPeDOuQMvXhdctBtapYAELSHaG7O1EYuZt2Er4FG1
Famiglia Sconto Descrizione:
Modulari Terziario Industriale
Famiglia Statistica Descrizione:
Modulari Industriale Acti9-NG125
Quantita Cartone:
6
Subtitle:
Interruttore magnetotermico iC60a 2P C 20A 4500A
UDM:
Pezzo
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTIND
_familyStatisticsCode:
SDECBTINDMA9
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 10:34:55
_shopInShopSort:
0
tipo di tensione
AC
profondità di incasso (mm)
44.5
corrente di dimensionamento (A)
20
tensione di dimensionamento (kV)
400
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
classe di limitazione energetica
3
categoria di sovratensione
2
grado di inquinamento
3
larghezza in unità di suddivisione
2
antideflagrante
NO
potenza dissipata (W)
2.4
grado di protezione (IP)
IP20
numero di poli protetti
2
conduttore neutro a connessione
NO
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
temperatura ambiente durante il funzionamento (°C)
-35
montaggio a incasso
NO
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
10
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
6
resistenza di tensione ad impulso nominale Uimp (kV)
6
