Descrizione

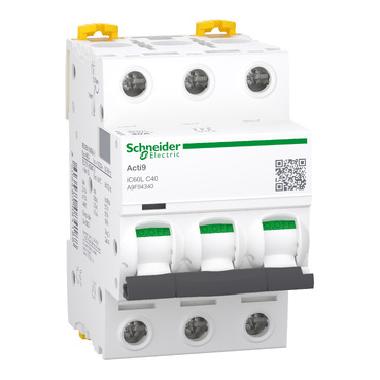

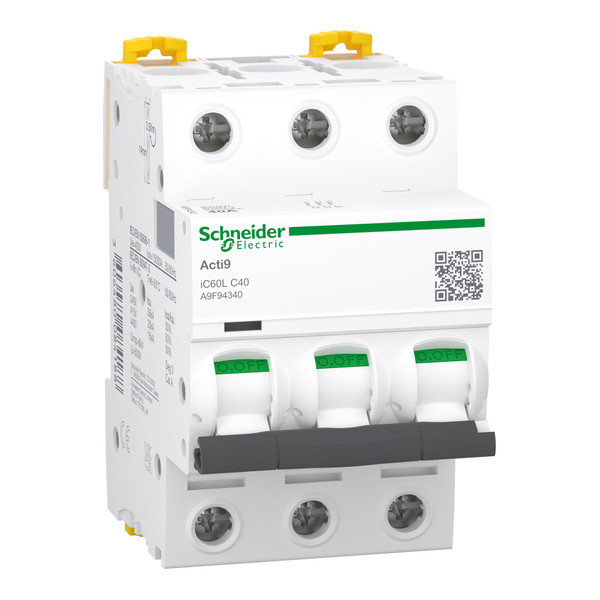

L'Acti9 iC60L è un interruttore di circuito miniaturizzato a basso voltaggio (MCB), ha 3P con 3 poli protetti, corrente nominale di 40 A e curva di intervento C. La capacità di interruzione a 230 VCA è di 15.000 A secondo la norma EN 60898 e di 36kA secondo la norma IEC 60947-2. La capacità di interruzione a 400 VCA è di 15.000 A secondo la norma EN 60898 e di 20 kA secondo la norma IEC 60947-2. Questo interruttore di circuito miniaturizzato garantisce protezione contro i cortocircuiti e le correnti di sovraccarico in tutte le applicazioni. Presenta terminali IP20 B protetti contro i contatti accidentali con il doppio della coppia di serraggio rispetto allo standard ed è installabile su guida DIN. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Offre VisiTrip per la sicurezza durante gli interventi di manutenzione e VisiSafe per ridurre i tempi di intervento.
Scheda tecnica - SNRA9F94340
Catalogo
Progetto REACh
Immagini 360° - SNRA9F94340
Caratteristiche tecniche
tipo di tensione
AC/DC
profondità di incasso (mm)
44.5
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
400
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
classe di limitazione energetica
3
categoria di sovratensione
4
grado di inquinamento
3
larghezza in unità di suddivisione
3
antideflagrante
NO
potenza dissipata (W)
3.6
grado di protezione (IP)
IP20
numero di poli protetti
3
conduttore neutro a connessione
NO
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
temperatura ambiente durante il funzionamento (°C)
-35
montaggio a incasso
NO
dispositivi supplementari possibili
SI
numero di poli (totale)
3
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
15
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
36
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
20
resistenza di tensione ad impulso nominale Uimp (kV)
6
