Descrizione

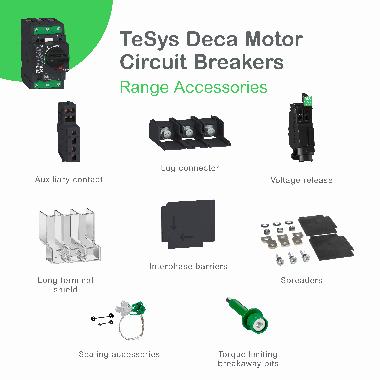

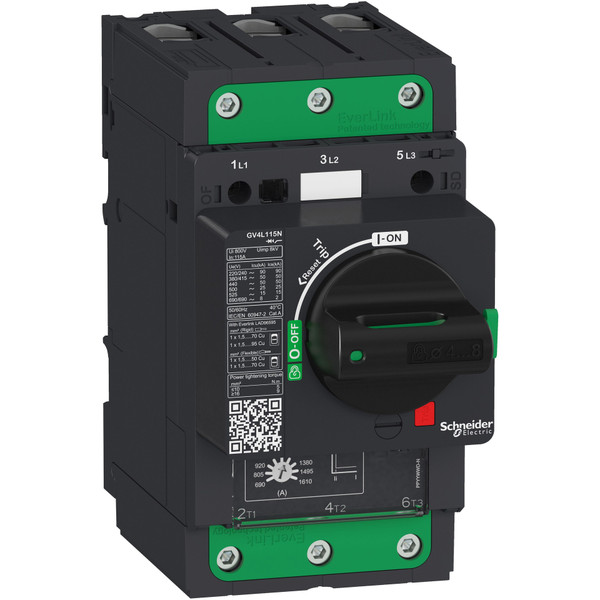

Interruttore per motori TeSys GV, 3 poli (3P), 80 A/ 690 V, per la protezione dei motori a 3 fasi 22-37 kW a 400 V. Fornisce protezione magnetica, capacità di interruzione Icu 25 kA a 400 V, controllo Start-Stop tramite manovra rotativa, collegamento tramite terminali a vite Everlink BTR. Protezione magnetica regolabile tramite quadrante, range regolazione 6-14. Mette a disposizione posizioni interne per ulteriori blocchi di contatto ausiliari (OF, SD) e sganciatori di tensione (MN, MX). Da utilizzare in associazione a un relè di sovraccarico termico di classe 10 o 20 per la protezione completa del motore. Certificazione secondo diverse norme (IEC, CCC, EAC, Marine).
Product End of Life Instructions
Scheda tecnica - SNRGV4L80B
Immagini 360° - SNRGV4L80B
Scheda Tecnica
larghezza (mm)
81
altezza (mm)
155
profondità (mm)
165
potenza d’esercizio nominale per AC-3, 400 V (kW)
37
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
80
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
potenza dissipata (W)
18.3
grado di protezione (IP)
IP40
con protezione termica
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Magnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
22
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
25
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
480
sensibile a guasto di fase
NO
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
