Descrizione

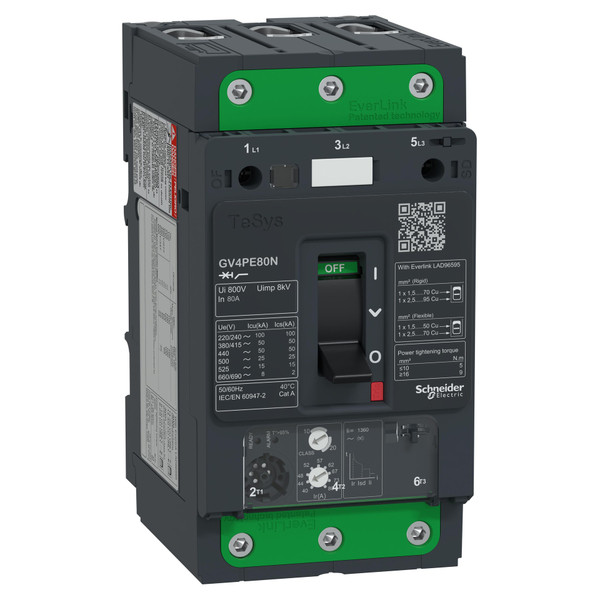

Interruttore automatico per motori TeSys GV, 3 poli (3P), 80 A /690 V, per la protezione dei motori a 3 fasi 22-37 kW a 400 V. Fornisce protezione magnetotermica e funzioni di protezione aggiuntiva del motore, capacità di interruzione Icu 50 kA a 400 V, controllo Start-Stop tramite leva, collegamento tramite morsetti a vite Everlink BTR. Protezione termica regolabile tramite quadranti con una corrente di impostazione Ir nell'intervallo 40-80A e una classe di intervento selezionabile 10 o 20, protezione magnetica a 17 In. Le protezioni aggiuntive ha un pick-up fisso e includono la protezione da ritardo di breve durata Isd a 13 Ir, la protezione da squilibrio di fase e da perdita, la protezione contro guasto a terra. Mette a disposizione posizioni interne per ulteriori blocchi di contatto ausiliari (OF, SD) e sganciatori di tensione (MN, MX). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine, ATEX).
Product End of Life Instructions
Scheda tecnica - SNRGV4PE80N
Immagini 360° - SNRGV4PE80N
Caratteristiche tecniche
larghezza (mm)
81
altezza (mm)
155
profondità (mm)
116
potenza d’esercizio nominale per AC-3, 400 V (kW)
37
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
80
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
interv. regolaz. sganciatore di sovraccarico (A)
40
potenza dissipata (W)
13.8
grado di protezione (IP)
IP40
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Levetta singola
tecnica di intervento
Elettronico
potenza d’esercizio nominale per AC-3, 230 V (kW)
22
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
50
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
1360
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
