Descrizione

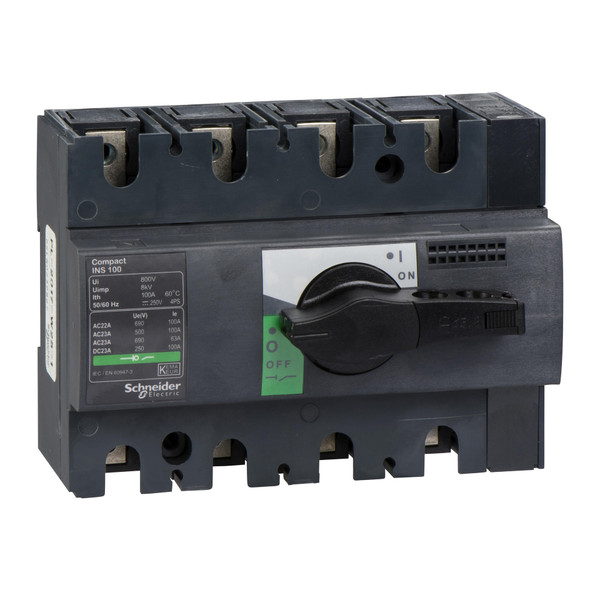

Compact INS100 è un interruttore-sezionatore non automatico a 4 poli con maniglia rotativa nera. È adatto all'isolamento con sezionamento visualizzato, come definito dalle norme IEC 60947-1 e IEC60947-3. La corrente di funzionamento è 100A a 415VAC nelle categorie AC22A e AC23A. La tensione nominale è 690VAC 50/60Hz o 250VDC. La maniglia rotativa nera è progettata per offrire un'ottima manovrabilità e prestazioni elevate in caso di interruzione delle correnti. Compact INS100 è un dispositivo con isolamento frontale in classe II in conformità con la norma IEC 60664.
Product End of Life Instructions
Scheda tecnica - SNR28909
Catalogo
Progetto REACh
Caratteristiche tecniche
larghezza (mm)
90
altezza (mm)
85
profondità (mm)
62.5
colore della scatola
Nero
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
100
numero di poli
4
tensione d’esercizio nominale (V)
690
materiale della scatola
Plastica
grado di protezione (IP), lato frontale
IP40
numero di contatti ausiliari, invertitori
2
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Manopola rotativa lunga
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
45
resistenza a corrente di breve durata Icw (kA)
5.5
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
SI
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
100
Montaggio a pavimento
NO
