Descrizione
Descrizione completa

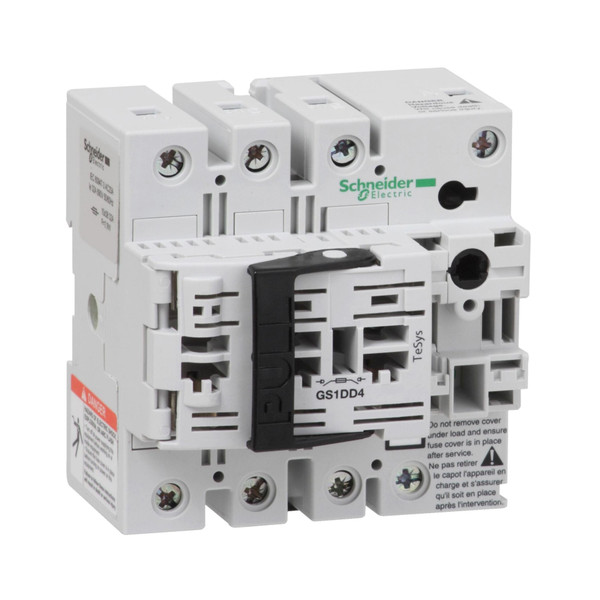

Selettore-sezionatore a fusibile TeSys GS, 4 poli (3P+N), 32 A/800 V, da utilizzare con collegamenti per fusibili cilindrici NFC di dimensioni 10x38 mm fino a 32 A, per applicazioni motore fino a 15 kW a 400V AC-23. Da dotare di una maniglia di comando diretta GS1AH103 (da ordinare separatamente) o di una maniglia di comando esterna GS2AH che può essere montata sul lato anteriore, sinistro o destro (sono disponibili diversi modelli). Fornisce i terminali a vite di calotte terminali 4P, corrente nominale di cortocircuito elevata 100 kA a 400 V. Il montaggio frontale GS1AM dei moduli di contatto ausiliari aggiuntivi (ad apertura anticipata e segnalazione di posizione) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili fusibili cilindrici di tipo aM e gG 10 x 38 mm senza percussori DF2FA, DF2CN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).Scheda Tecnica
Documentazione
Scheda tecnica - SNRGS1DD4Product End of Life Instructions
Scheda Tecnica
ingresso del cavo
Altro
corrente nominale permanente Iu (A)
32
numero di poli
4
corrente di corto circuito nominale condizionale Iq (kA)
100
grado di protezione (IP), lato frontale
IP20
adatto per fusibili
10×38 mm
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Senza attuatore
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
15
resistenza a corrente di breve durata Icw (kA)
100
adatto per installazione con sbarra collettrice
NO
max. tensione d’esercizio nominale Ue per AC (V)
800
con monitoraggio fusibili
NO
azionamento a motore opzionale
NO
posizione dell'elemento di azionamento
Altro
dotato di connettori
NO
montaggio frontale
SI
