Descrizione

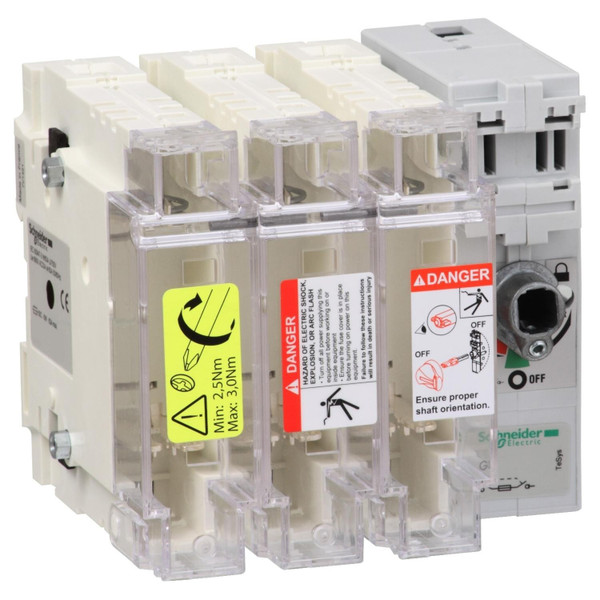

Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 63 A/750 V, da utilizzare con collegamenti per fusibili cilindrici DIN di dimensioni 000 fino a 63 A, per applicazioni motore fino a 30 kW a 400V AC-23. Da dotare di una maniglia di comando esterna a montaggio frontale o dal lato destro GS2AH (sono disponibili diversi modelli). Fornisce i terminali a vite di calotte terminali 3P, corrente nominale di cortocircuito elevata 100 kA a 400 V. Il montaggio frontale dei moduli di contatto ausiliari aggiuntivi GS1AM (ad apertura anticipata e segnalazione di posizione) o laterale GS1AN (segnalazione della posizione) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili collegamenti di fusibili a lama dimensione 000 di tipo aM e gG senza percussori DF2FGA DF2FGN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).
Scheda tecnica - SNRGS2G3
Istruzioni - SNRGS2G3
Declaration DOC CE (Declaration of conformity CE) - SNRGS2G3
REACh declaration - SNRGS2G3
RoHS Eur declaration - SNRGS2G3
Caratteristiche tecniche
ingresso del cavo
Altro
corrente nominale permanente Iu (A)
63
numero di poli
3
corrente di corto circuito nominale condizionale Iq (kA)
100
grado di protezione (IP), lato frontale
IP20
adatto per fusibili
HPC000
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Senza attuatore
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
30
resistenza a corrente di breve durata Icw (kA)
100
adatto per installazione con sbarra collettrice
SI
max. tensione d’esercizio nominale Ue per AC (V)
750
con monitoraggio fusibili
NO
azionamento a motore opzionale
NO
posizione dell'elemento di azionamento
Altro
dotato di connettori
NO
montaggio frontale
SI
Codice EAN
3389119410670
