Descrizione
Descrizione completa

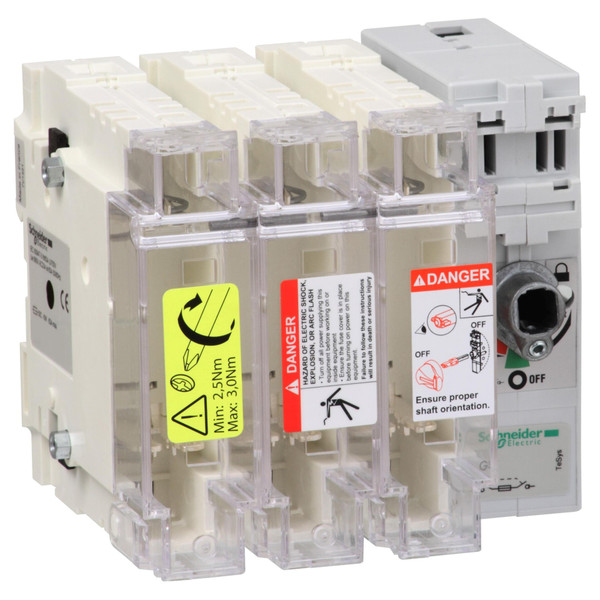

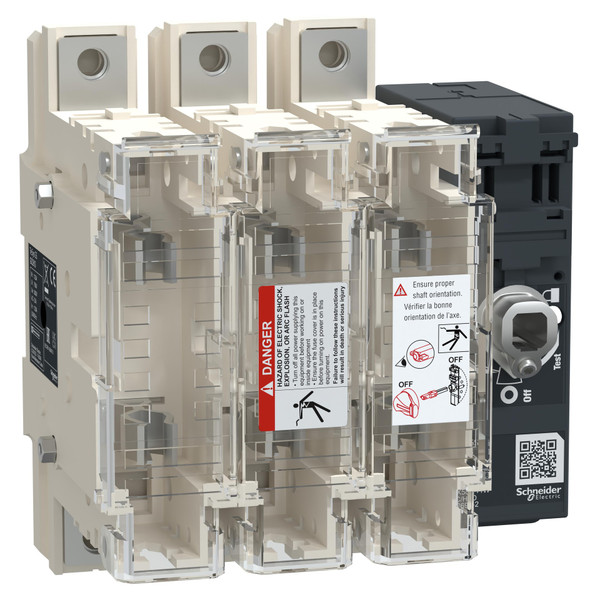

Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 125 A/750 V, da utilizzare con collegamenti per fusibili cilindrici NFC di dimensioni 22x58 mm fino a 125 A, per applicazioni motore fino a 63 kW a 400V AC-23. Da dotare di una maniglia di comando esterna a montaggio frontale o dal lato destro GS2AH (sono disponibili diversi modelli). Terminali a vite da dotare di calotte terminali a monte e a valle 3P GS1AP33 (da ordinare separatamente), fornisce corrente nominale di cortocircuito elevata 100 kA a 400 V. I moduli di contatto ausiliari aggiuntivi GS1AM (montaggio frontale), GS1AN (montaggio laterale), GS1AF (montaggio superiore per segnalazione bruciatura con fusibili con percussore) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili fusibili cilindrici di tipo aM e gG 22 x 58 mm senza percussori DF2FA, DF2FN e con percussori DF3FA, DF3N (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).Scheda Tecnica
Documentazione
Product End of Life InstructionsScheda tecnica - SNRGS2K3
Scheda Tecnica
ingresso del cavo
Altro
corrente nominale permanente Iu (A)
125
numero di poli
3
corrente di corto circuito nominale condizionale Iq (kA)
100
grado di protezione (IP), lato frontale
IP20
adatto per fusibili
22×58 mm
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Senza attuatore
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
63
resistenza a corrente di breve durata Icw (kA)
100
adatto per installazione con sbarra collettrice
SI
max. tensione d’esercizio nominale Ue per AC (V)
750
con monitoraggio fusibili
NO
azionamento a motore opzionale
NO
posizione dell'elemento di azionamento
Altro
dotato di connettori
NO
montaggio frontale
SI
Dati Gspr
