Descrizione

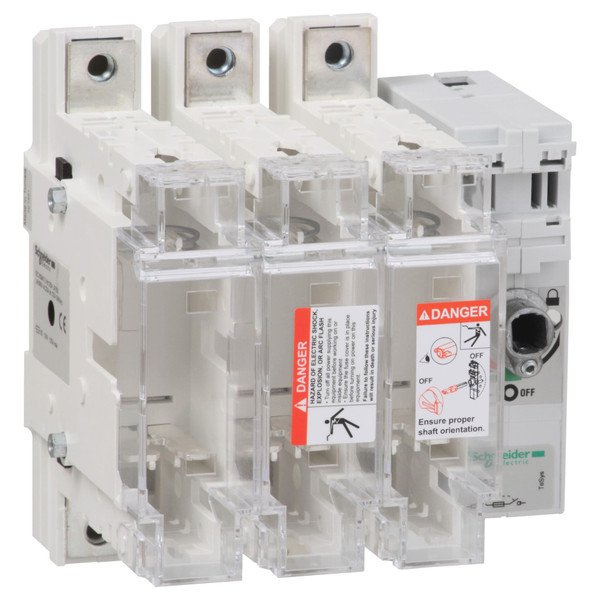

Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 400 A/800 V, da utilizzare con collegamenti per fusibili cilindrici DIN di dimensioni 2 fino a 400 A, per applicazioni motore fino a 220 kW a 400V AC-23. Da dotare di una maniglia di comando esterna a montaggio frontale o dal lato destro GS2AH (sono disponibili diversi modelli). Terminali a vite da dotare di calotte terminali a monte e a valle 3P GS1AP43 (da ordinare separatamente), fornisce corrente nominale di cortocircuito elevata 50 kA a 400 V. I moduli di contatto ausiliari aggiuntivi GS1AM (montaggio frontale), GS1AN (montaggio laterale), GS1AF (montaggio superiore per segnalazione bruciatura con fusibili con percussore) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili collegamenti di fusibili a lama dimensione 2 di tipo aM e gG senza percussori DF2JA DF2JN e con percussori DF4JA DF4JN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).
Scheda tecnica - SNRGS2QQ3
Declaration DOC CE (Declaration of conformity CE) - SNRGS2QQ3
REACh declaration - SNRGS2QQ3
RoHS Eur declaration - SNRGS2QQ3
Caratteristiche tecniche
ingresso del cavo
Altro
corrente nominale permanente Iu (A)
400
numero di poli
3
corrente di corto circuito nominale condizionale Iq (kA)
100
grado di protezione (IP), lato frontale
IP20
adatto per fusibili
HPC2
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Senza attuatore
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
220
resistenza a corrente di breve durata Icw (kA)
100
adatto per installazione con sbarra collettrice
SI
max. tensione d’esercizio nominale Ue per AC (V)
800
con monitoraggio fusibili
NO
azionamento a motore opzionale
NO
posizione dell'elemento di azionamento
Altro
dotato di connettori
NO
montaggio frontale
SI
Codice EAN
3389119410748
