Descrizione

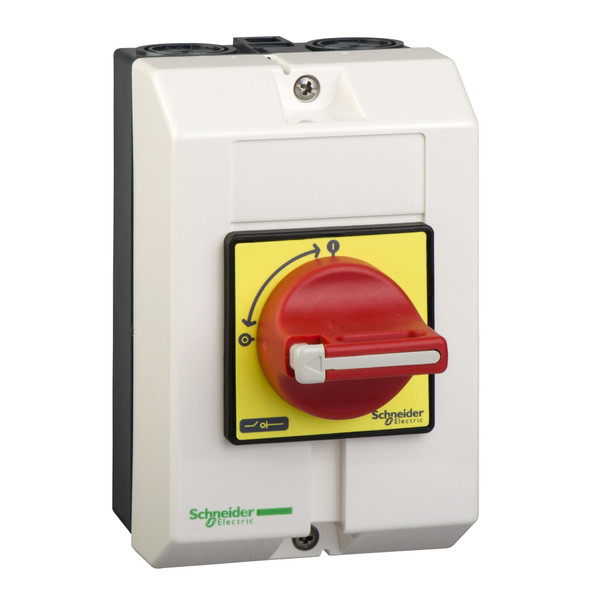

Starter integrato TeSys con sezionatore, 3 poli, Ithe 20A 690V, per la commutazione principale e l'arresto di emergenza in applicazioni motore AC-23 fino a 7,5 kW a 400 V. Involucro che fornisce protezione IP65, dotato di una manovra rotativa rossa e piastra frontale gialla, lucchettabile (lucchetti non inclusi). Include un commutatore Vario a 3 poli V0 con 2 possibili attacchi del modulo aggiuntivo. Involucro a montaggio superficiale con fissaggio a vite, 2 fori per pressacavi nella parte superiore e inferiore, copertura sigillabile. È conforme a IEC 60204 e IEC 60947-4-1,
Scheda tecnica - SNRVCF0GE
Catalogo
Scheda Tecnica
larghezza (mm)
90
altezza (mm)
146
profondità (mm)
131
potenza d’esercizio nominale per AC-3, 400 V (kW)
5.5
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
20
numero di poli
3
tensione d’esercizio nominale (V)
690
corrente di corto circuito nominale condizionale Iq (kA)
10
grado di protezione (IP), lato frontale
IP65
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
SI
esecuzione dell’elemento di azionamento
Manopola
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
7.5
resistenza a corrente di breve durata Icw (kA)
0.3
colore dell’elemento di azionamento
Rosso
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
NO
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
corrente nominale permanente per AC-21, 400 V (A)
20
potenza di interruzione a 400 V (kW)
11
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
57
