Descrizione

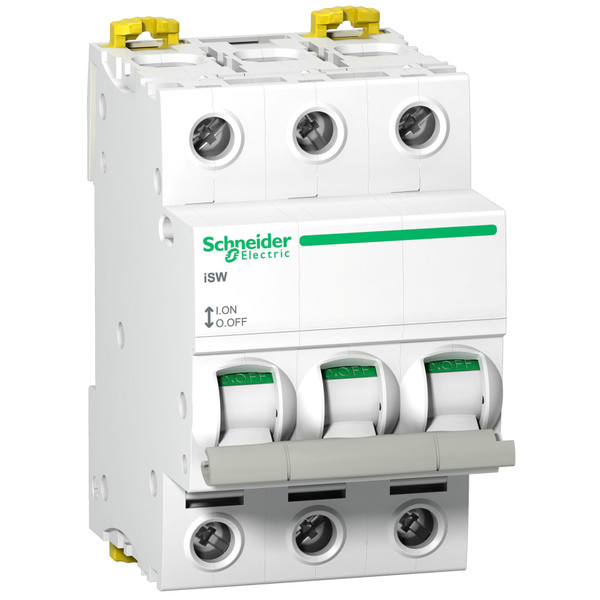

Acti 9 iSW è un interruttore-sezionatore modulare e affidabile. È un 3P, con corrente nominale di 63 A e tensione di funzionamento di 415 VCA. La resistenza elettrica raggiunge i 15.000 cicli, mentre la durata meccanica raggiunge i 20.000 cicli. La temperatura di esercizio va da -25°C a +60°C. La temperatura di stoccaggio va da -40°C a +85°C. Il grado di protezione è IP20 e IP40 in un involucro. Si può montare su guida DIN. La larghezza in passi da 9 mm è 6. Le dimensioni sono (L) 54 mm x (A) 85 mm x (P) 73 mm. Questo interruttore-sezionatore viene usato per il controllo e l'isolamento. Questo prodotto è conforme alla norma EN/IEC 60947-3. Questo prodotto sfrutta l'esperienza Schneider Electric di oltre 40 anni nello sviluppo di dispositivi modulari per applicazioni commerciali e industriali. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Questo prodotto è conforme allo standard IEC 60947-3, presenta terminali IP20B protetti contro i contatti accidentali con il doppio della coppia di serraggio rispetto allo standard e può essere montato su guida DIN.
Scheda tecnica - SNRA9S65363
Catalogo
Progetto REACh
Caratteristiche tecniche
tipo di tensione
AC
funzione di commutazione
Interruttore
con lampada di segnalazione
NO
profondità di incasso (mm)
75.5
corrente di dimensionamento (A)
63
tensione di dimensionamento (kV)
240
numero di poli
3
resistenza a corto circuito (Icw) (kA)
1.26
potere di interruzione nominale (A)
5
larghezza in unità di suddivisione
3
stampa/marcatura
Altro
colore della calotta
Grigio
tensione nominale min. (V)
415
grado di protezione (IP)
IP20
numero di contatti di riposo
0
numero di contatti di chiusura
3
numero di contatti invertitori
0
Separazione forzata (secondo DIN VDE 0113)
SI
