Descrizione

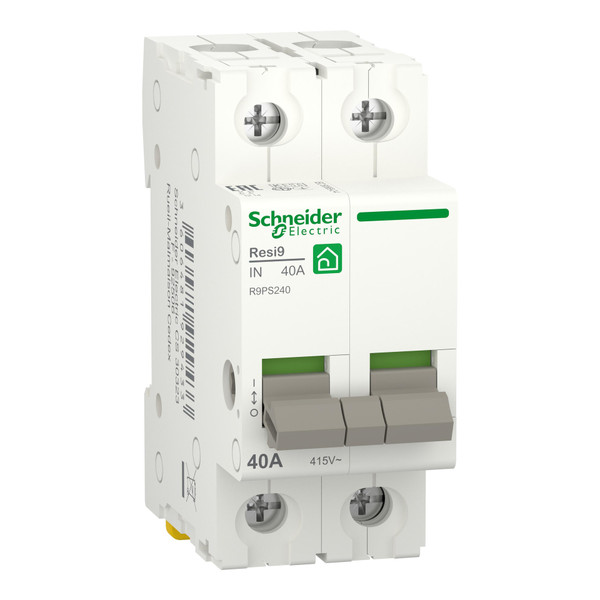

Questo prodotto Resi9 è un interruttore di manovra-sezionatore. È un interruttore di manovra-sezionatore a 2 poli con corrente nominale 40A a 415 VCA. Questo interruttore di manovra-sezionatore è utilizzato per il controllo (apertura e chiusura dei circuiti sotto carico). Questo prodotto viene utilizzato anche per la disconnessione di circuiti elettrici in carico già protetti da sovraccarichi e cortocircuiti. La resistenza elettrica arriva fino 10000 a cicli . La resistenza meccanica arriva fino 50000 a cicli . La tensione nominale di isolamento Ui è 500 V AC. Ha una tensione nominale di tenuta a impulso Uimp di 6kV. La frequenza di impiego è di 50 Hz o 60 Hz. Può essere montato su una guida DIN per l'installazione modulare. La sua larghezza è di 4 passi da 9 mm. Le dimensioni sono (W) 36mm x (H) 81mm x (D) 70,5mm . Il peso del prodotto è 154 g. Il colore è bianco (RAL 9003). Secondo la norma IEC 60529, il grado di protezione è IP20 o IP40 in un armadio modulare. La temperatura di funzionamento è compresa tra -25°C e 60°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C. Questo prodotto è conforme alla norma EN/IEC 60669-2-4.
Product End of Life Instructions
Scheda tecnica - SNRR9PS240
Immagini 360° - SNRR9PS240
Caratteristiche tecniche
tipo di tensione
AC
funzione di commutazione
Interruttore
con lampada di segnalazione
NO
profondità di incasso (mm)
44
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
415
numero di poli
2
resistenza a corto circuito (Icw) (kA)
1.5
potere di interruzione nominale (A)
6
larghezza in unità di suddivisione
2
stampa/marcatura
Altro
colore della calotta
Bianco
grado di protezione (IP)
IP20
numero di contatti di riposo
0
numero di contatti di chiusura
2
numero di contatti invertitori
0
