Descrizione

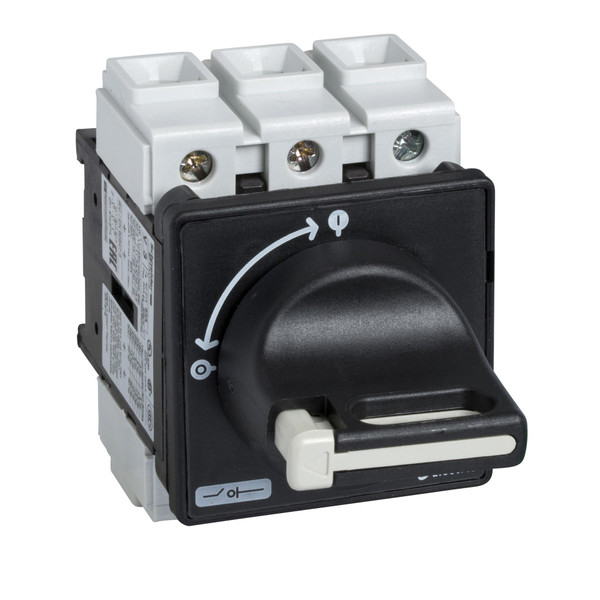

VBF01 è un interruttore-sezionatore a 3 poli TeSys Vario di Schneider Electric per la commutazione principale in applicazioni motorizzate 5,5 kW a 400 V AC-23. È costituito daV01 interruttore Vario e da una manovra lucchettabile nera e grigia da montare sullo porta con 4 viti di fissaggio. Assicura una protezione IP65. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).
Scheda tecnica - SNRVBF01
Catalogo
Caratteristiche tecniche
larghezza (mm)
60
altezza (mm)
74
profondità (mm)
109
potenza d’esercizio nominale per AC-3, 400 V (kW)
4
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
20
numero di poli
3
tensione d’esercizio nominale (V)
690
corrente di corto circuito nominale condizionale Iq (kA)
10
grado di protezione (IP), lato frontale
IP65
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Manopola corta
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
5.5
resistenza a corrente di breve durata Icw (kA)
0.3
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
NO
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
20
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
11
