Descrizione

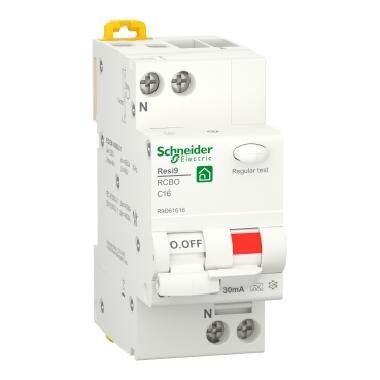

Questo Resi9 è un interruttore modulare di corrente residua con protezione da sovracorrente (RCBO). È un interruttore 1P+N con 1 polo protetto e 16A di corrente nominale In e curva di intervento C. La classe di protezione contro le dispersioni a terra è di tipo A con sensibilità di 30 mA. Il ritardo della protezione contro le dispersioni a terra è istantaneo. Il potere di interruzione di cortocircuito nominale Icn è fino a 4500A secondo la norma EN/IEC 61009-2-1. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Offre una soluzione affidabile e sicura per applicazioni commerciali e industriali con elevato potere di interruzione. Questo prodotto è conforme alla norma IEC/EN 61009-2-1. Ha una resistenza elettrica fino a 7500 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di esercizio UE è 230 V AC. È installabile su guida DIN. Larghezza in passi da 9 mm è 4. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 36mm x (H) 82mm x (D) 70,5mm. Il peso è 186 g. Presenta un grado di protezione IP20 (secondo la norma IEC/EN 60529) che passa a IP40 se inserito in un armadio modulare. La temperatura di funzionamento è compresa tra -25°C e -60 C.
Product End of Life Instructions
Scheda tecnica - SNRR9D61616
Immagini 360° - SNRR9D61616
Caratteristiche tecniche
tipo di montaggio
Guida DIN
tipo di tensione
AC
profondità di incasso (mm)
44.5
corrente di dimensionamento (A)
16
tensione di dimensionamento (kV)
230
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
400
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
0.25
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
potenza dissipata (W)
4.3
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
2
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
4.5
caratteristiche di spegnimento
Non ritardato
potere di interruz. nominale secondo EN 61009 (kA)
4.5
