Descrizione

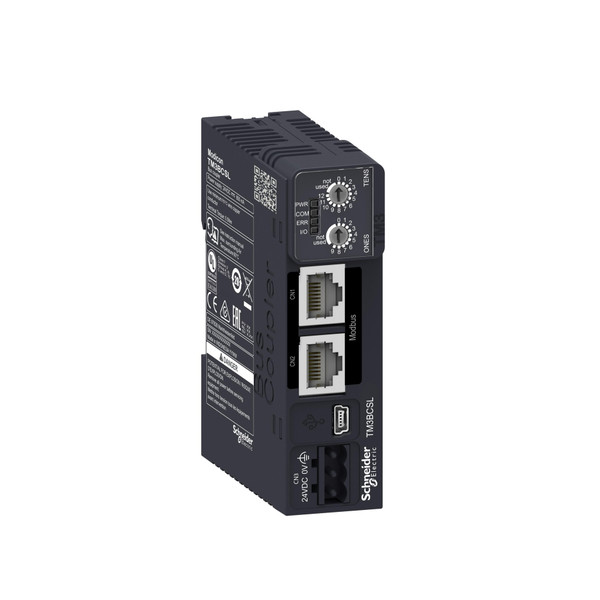

Questo prodotto fa parte di Modicon TM3, una gamma di moduli di espansione degli I/O per plc Modicon. Accoppiatore bus per il collegamento seriale Modbus. Dispone di 2 RJ45 isolati per il collegamento al bus di linea seriale. Consente al plc di gestire la distribuzione di un massimo di 448 I/O digitali e 112 I/O analogici attraverso una linea seriale Modbus. La velocità di scambio dei dati è compresa tra 1,2kbit/s e 112,2 kbit/s. Funziona tramite un alimentatore esterno da 24 VCC. È un prodotto classificato IP20. Misura 27 mm di larghezza, 96,5 mm di altezza e 70 mm di profondità. Pesa 0.100 kg. Si tratta di un dispositivo progettato per gestire la comunicazione di linea seriale quando si utilizzano moduli di espansione con un controller in un'architettura distribuita. È certificato da ce, cULus, EAC, RCM, UKCA e UE RO Mutual Recognition. Questo modulo è compatibile con i logic controller Modicon M262/M241/M251/M221 ed è configurabile con il software Ecostruxure machine Expert. Viene fornito in 1 confezione (tipo PCE). È montato su una guida DIN simmetrica. Oppure con un kit specifico per il montaggio su piastra o su pannello. Il sistema I/O Modicon TM3 è stato appositamente sviluppato per consentire un'espansione flessibile e personalizzabile dei morsetti I/O in tutti i controller. Dalla progettazione allo sviluppo, alla messa in servizio e alla manutenzione, Ecostruxure machine Expert è una soluzione completa per la costruzione di macchine.
Scheda dati - SNRTM3BCSL
Catalogo - SNRTM3BCSL
User Guide - SNRTM3BCSL
REACh declaration - SNRTM3BCSL
RoHS Eur declaration - SNRTM3BCSL
Caratteristiche tecniche
larghezza (mm)
27
altezza (mm)
96.5
profondità (mm)
70
adatto per funzioni di sicurezza
NO
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
con separazione del potenziale
NO
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
SI
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
SI
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
20.4
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
standard radio eGPRS
NO
standard radio LTE
NO
SIL secondo IEC 61508
Senza
Codice EAN
3606489811051
