Descrizione

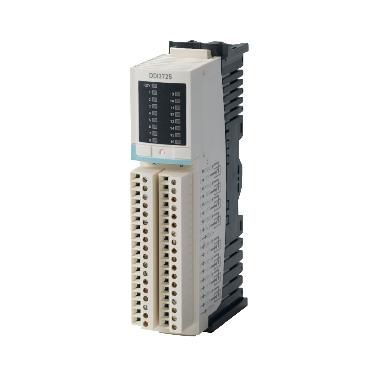

Il prodotto fa parte della gamma di I/O distribuiti modulari Modicon STB. Il kit di ingresso discreto di base ha 16 ingressi discreti con logica positiva. È un kit di ingresso discreto con una tensione nominale di alimentazione di 24V DC e un assorbimento di corrente di 100 mA a 5V DC per il bus logico. Il prodotto è compatibile con la maggior parte delle principali reti bus di campo. Il prodotto è classificato IP20. Dimensioni: 125 mm (larghezza) x 65,1 mm (profondità) x 18,4 mm (altezza); peso: 0,086 kg. È adatto per applicazioni di confezionamento, imbottigliamento, assemblaggio e distribuzione, nell'industra tessile e della stampa e nelle macchine a semiconduttore. Il prodotto è certificato FM Classe 1 Divisione 2, CE, UL e CSA. È conforme alla norma EN/IEC 61131-2 tipo 3. Il kit è adatto per l'uso con la base I/O STBXBA3000 e il modulo di distribuzione dell'alimentazione STBPDT3100/3105. Il kit include STBXTS1180, connettore a vite con 18 contatti, modulo STBDDI3725 e base STBXBA3000. Modicon LMC058 è la soluzione ottimale per il controllo e il posizionamento degli assi, incluse le funzioni di automazione. Fa parte dell'approccio flessibile di controllo macchina, un componente chiave di MachineStruxure.
Product End of Life Instructions
Scheda tecnica - SNRSTBDDI3725KS
Catalogo
Caratteristiche tecniche
larghezza (mm)
125
altezza (mm)
18.4
profondità (mm)
65.1
corrente d’entrata per segnale 1 (A)
4.5
adatto per funzioni di sicurezza
NO
numero di ingressi digitali
16
numero di uscite digitali
0
tempo di ritardo al cambio di segnale (ms)
2
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
NO
tipo di tensione d’ingresso
DC
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
protezione da corto circuito, uscite presenti
NO
tipo di uscita digitale
Senza
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
NO
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
SI
componenti del sistema
SI
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
SI
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
tensione ammessa nell’ingresso (V)
-3
tipo di tensione d’uscita
DC
ingressi digitali configurabili
NO
uscite digitali configurabili
NO
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
