Descrizione

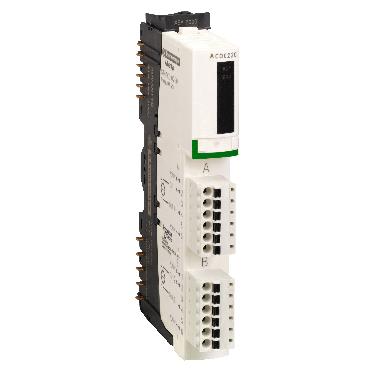

Il prodotto fa parte della gamma di I/O distribuiti modulari Modicon STB. Il kit di uscita analogico standard ha 2 uscite analogiche con risoluzione a 15 bit + segno. È un kit di uscita analogico con una tensione nominale di alimentazione di 24V DC e un assorbimento di corrente di 210 mA a 5V DC per il bus logico. Il prodotto è compatibile con la maggior parte delle principali reti bus di campo. Il prodotto è classificato IP20. Dimensioni: 128,3 mm (larghezza) x 70 mm (profondità) x 18,4 mm (altezza). È adatto per applicazioni di confezionamento, imbottigliamento, assemblaggio e distribuzione, nell'industra tessile e della stampa e nelle macchine a semiconduttore. Il prodotto è certificato FM Classe 1 Divisione 2, CE, UL e CSA. Il kit è adatto all'uso con il modulo di distribuzione di potenza STBPDT3100/3105 e la base di montaggio STBXBA1000. Il kit include STBXTS2100, connettore a molla con 6 contatti, STBXT1100, connettore a vite con 6 contatti, base STBXBA2000 e modulo STBAVI1270. Modicon LMC058 è la soluzione ottimale per il controllo e il posizionamento degli assi, incluse le funzioni di automazione. Fa parte dell'approccio flessibile di controllo macchina, un componente chiave di MachineStruxure.
Product End of Life Instructions
Scheda tecnica - SNRSTBACO0220K
Catalogo
Caratteristiche tecniche
larghezza (mm)
128.3
altezza (mm)
18.4
profondità (mm)
70
adatto per funzioni di sicurezza
NO
numero di ingressi analogici
0
numero di uscite analogiche
2
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
ingresso, corrente
NO
ingresso, tensione
NO
ingresso, resistenza
NO
ingresso, termometro a resistenza
NO
ingresso, termocoppia
NO
segnale d’ingresso configurabile
NO
uscita, corrente
SI
uscita, tensione
NO
segnale d’uscita configurabile
NO
risoluzione degli ingressi analogici (Bit)
15
risoluzione delle uscite analogiche (Bit)
15
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
ATEX esecuzione antideflagrante per gas, cat. 3G
categoria di protez. antideflagrante per polvere
Altro
collegam. bus di campo tramite accoppiatore separato possibile
SI
componenti del sistema
SI
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
SI
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
ingressi analogici configurabili
NO
uscite analogiche configurabili
SI
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
