Descrizione

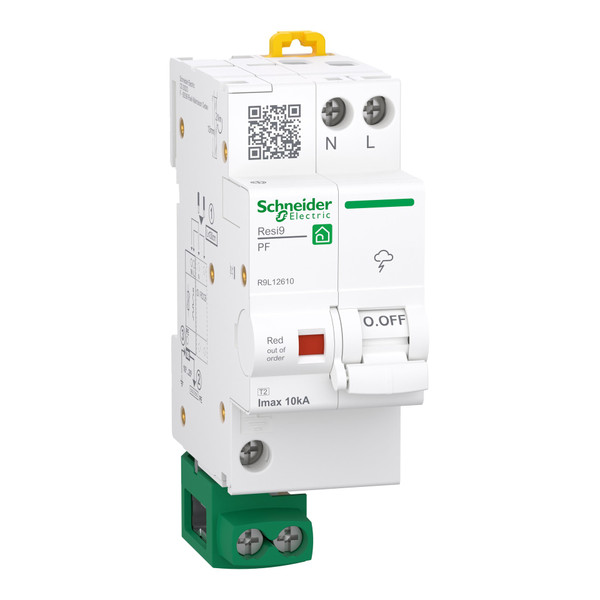

Questo prodotto è uno scaricatore SPD Resi9. Assicura la protezione dei dispositivi elettronici contro la distruzione da fulmini. È consigliato in edifici dotati di linee aeree e protetti È consigliato anche in edifici protetti da uno scaricatore di fulmini combinato con uno scaricatore di sovratensione di tipo 2. È un relè di sovratensione 1P+N. La corrente di scarica nominale In è 5 kA in modalità differenziale e 10 kA in modalità comune. La corrente di scarica nominale In è 10 kA in modalità differenziale e 10 kA in modalità comune. La tensione di esercizio nominale Ue è 230 V AC. La tensione di funzionamento continua massima Uc è di 275 V. Il livello di protezione della tensione Up è di 1,5 kV. Può essere montato su guida DIN per l'installazione modulare. La sua larghezza è di 4 passi da 9 mm. Le dimensioni sono (W) 36 mm x (H) 109,7 mm x (D) 72,1 mm. Il colore è bianco (RAL 9003). Secondo la norma IEC 62262, il grado di protezione è IK03. La temperatura di funzionamento è compresa tra -5°C e +40°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alla norma EN 61643-11 e IEC61643-11.
Product End of Life Instructions
Scheda tecnica - SNRR9L12610
Immagini 360° - SNRR9L12610
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
NO
numero di conduttori (esclusa terra)
2
dimensione
2 UM
livello di protezione (kV)
1.5
tensione permanente AC max. (V)
275
corrente impulsiva dispersione nominale (8/20) (kA)
5
tensione nominale AC (V)
230
classe di prova tipo 2
SI
livello di protezione L-N (kV)
1.5
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1.5
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
25
sez. max del conduttore flessibile (a filo sottile) (mm²)
16
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
10
resistenza di cortocircuito (Isccr) (kA)
6
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
NO
