Descrizione

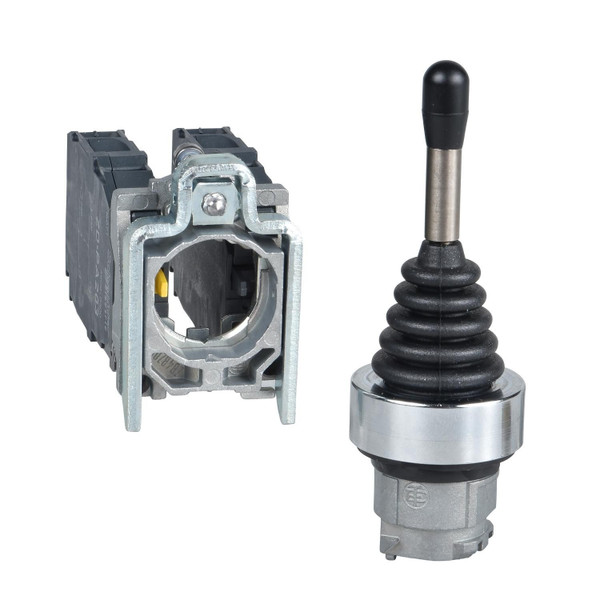

Il manipolatore Harmony XB4 di Schneider Electric funziona con un meccanismo di ritorno al centro in 4 direzioni. Si adatta a un foro di 22 mm. Ha 4 contatti NO ( 1 per direzione) e una ghiera metallica cromata. Questo manipolatore fornisce un'interfaccia versatile e intuitiva per il comando delle macchine. È facilmente installabile in aperture standard di diametro 22 mm ed è collegabile ai circuiti di comando con semplici morsetti a vite. Grazie al suo grado di protezione IP66, è resistente agli urti e alle vibrazioni, è protetto contro la polvere e la penetrazione di liquidi ed è ideale per l'utilizzo in ambienti gravosi.
Scheda tecnica - SNRXD4PA24
Catalogo
Immagini 360° - SNRXD4PA24
Caratteristiche tecniche
numero di posizioni di commutazione
4
corrente d’esercizio nominale Ie per AC-21 (A)
10
fissaggio centrale, diametro del foro (mm)
22
numero di direzioni di azionamento
4
num. contatti di chiusura per ogni direz. di azionamento
1
con ritorno in posizione zero
SI
colore dell'anello frontale
Cromo
segnale uscita analogica configurabile
NO
grado di protezione (IP)
IP66
numero di contatti invertitori per ogni direzione
0
emettitore di codici
NO
materiale dell’anello frontale
Metallo
con anello frontale
SI
bloccaggio in posizione zero
NO
lunghezza del joystick (mm)
54
num. contatti di apertura per ogni direz. di azionamento
0
tipo di protezione (NEMA)
Altro
