Descrizione

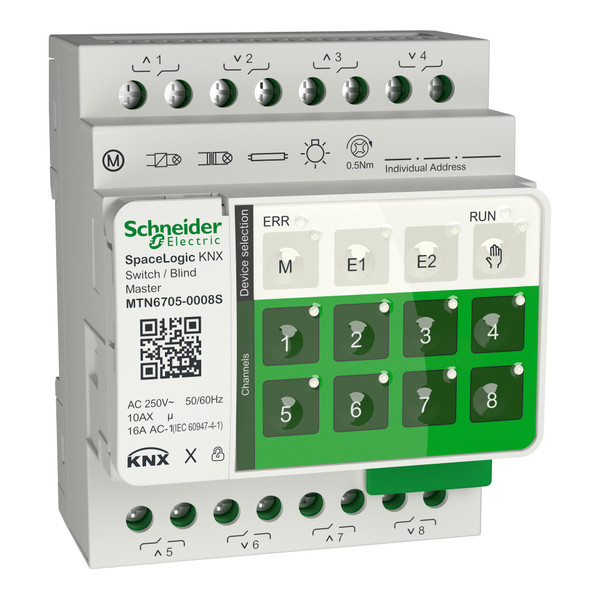

Il dispositivo Schneider Electric SpaceLogic KNX Switch Master è sicuro e affidabile. Controllare l'illuminazione, le tende e le tapparelle con possibili funzionalità avanzate. Introduzione del concetto di Modular Master Extension con dimensioni standardizzate e collegamento di moduli prefabbricati. Elevate prestazioni dei componenti con la comunicazione KNX Secure. Controlla fino a 4 tende/tapparelle o commuta 8 carichi tramite contatti di lavoro. La funzione di commutazione dei canali o di regolazione per gli ipovedenti può essere personalizzata in base alle preferenze individuali. Le uscite cieche/interruttore sono dotate di comandi manuali a pulsante. È possibile scegliere di utilizzare la comunicazione KNX Data Secure attraverso il software ETS o eConfigure. Per aumentare il numero di canali, è sufficiente collegare le estensioni SpaceLogic KNX Switch/Blind. Al Master possono essere collegate un massimo di 2 estensioni, in modo da poter commutare fino a 24 carichi o controllare 12 azionamenti ciechi. La corrente nominale è di 16A e la tensione operativa nominale è di 250VAC, la frequenza è di 50-60Hz. Il carico del motore è di 1000VA per ogni uscita dell'interruttore. Il carico nominale per le lampade a incandescenza è di 2300W, per le lampade alogene è di 2300W, per i LED è di 200W, per il carico capacitivo è di 10AX con un massimo di 140µF. Il relè ha una corrente di spunto massima di 800 A/200 μs e una corrente di spunto massima di 165 A/20 ms per un carico induttivo di 10 A con fattore di potenza di 0,6. Il supporto viene montato utilizzando una guida DIN. Le dimensioni sono (L) 8 mm x (A) 12,4 mm x (P) 15,7 mm. Il prodotto è di colore bianco. Questo dispositivo ha un grado di protezione IP20. Sono disponibili i moduli SpaceLogic KNX e Cable Link. Accelerate la consegna del vostro progetto utilizzando il software di messa in servizio ETS Express o eConfigure. Garantite la protezione della privacy dei dati con le funzionalità e la certificazione KNX Data Secure.
Product End of Life Instructions
Scheda tecnica - SNRMTN6705-0008S
Immagini 360° - SNRMTN6705-0008S
Caratteristiche tecniche
tipo di montaggio
AMD
tipo di corrente
AC
assorbimento di potenza (kW)
3
sistema bus EIB/KNX
SI
sistema bus radio
NO
sistema bus Powernet
NO
max. potenza di interruzione (VA)
2300
accoppiamento bus incluso
SI
numero max. di uscite avvolgibili
4
corrente di inserzione ohmica (A)
16
larghezza in unità di suddivisione
4
altri sistemi bus
Senza
sistema bus LON
NO
comando locale/manuale
SI
funzione commutazione
SI
grado di protezione (IP)
IP20
con indicatore a LED
SI
sistema bus radio KNX
NO
radio bidirezionale
NO
modulo bus rimovibile
SI
min. profondità della presa per apparecchi (mm)
66
Codice EAN
3606487044109
