Descrizione

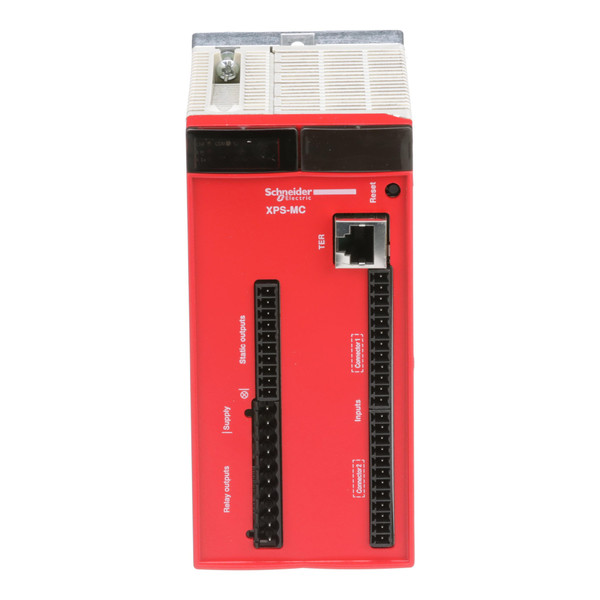

Questo prodotto fa parte della gamma di controllori di sicurezza configurabili XPCMC. Si tratta di un controllore di sicurezza configurabile. È alimentato a 24 V DC. Ha 16 ingressi di sicurezza. È conforme al valore massimo di Categoria 4 secondo EN 954-1/EN/ISO 13849-1, livello di sicurezza PLE secondo EN/ISO 13849-1 e livello SIL 3 secondo IEC 61508. Incorpora 1 porta RJ45 per una comunicazione di collegamento seriale con il protocollo Modbus. La velocità di trasmissione è di 1200 bps, 2400 bps, 4800 bps, 9600 bps o 19200 bps. Questo prodotto misura 153 mm di profondità, 151,5 mm di altezza e 74 mm di larghezza. Pesa 0,82 kg. Questo controllore di sicurezza è progettato per il monitoraggio di più funzioni di sicurezza come l'arresto di emergenza, il monitoraggio della protezione, la protezione del perimetro, il monitoraggio della posizione, il monitoraggio della velocità e l'abilitazione del movimento. Questo prodotto è certificato da CSA, UL e TÜV. È conforme alle norme EN 954-1/EN/ISO 13849-1, EN/IEC 61496-1, 61508, EN/IEC 60204-1, EN 1760-1/13856-1, EN 574/13851 e EN/IEC 60947-5-1. Il controllore di sicurezza XPSMC è configurabile e indirizzabile con il software XPSMCWIN installato su PC e un cavo USB/RJ45 di tipo TCSMCNAM3M002P per il collegamento al controllore di sicurezza. Viene installato con una piastra di montaggio per il montaggio su guida. Il controllore di sicurezza configurabile XPSMC è concepito per fornire una soluzione per applicazioni di sicurezza che richiedono la conformità a Performance Level PL e/Category 4 EN ISO 13849-1 e SIL3 EN/IEC 61508. Il controllore di sicurezza configurabile è costituito da 6 varianti con 16 o 32 ingressi digitali e 8 uscite digitali e possibilità di comunicazione di Modbus RTL seriale, Profibus DP e CANopen.
Product End of Life Instructions
Scheda tecnica - SNRXPSMC16Z
Catalogo
Immagini 360° - SNRXPSMC16Z
Scheda Tecnica
larghezza (mm)
74
esecuzione
Apparecchio base
altezza (mm)
151.5
profondità (mm)
153
assorbimento di potenza (kW)
1.1
con omologazione secondo UL
SI
tensione di comando 1 (V)
24
tensione di comando 2 (V)
24
tipo di tensione di comando 1
DC
tipo di tensione di comando 2
DC
tipo di tensione di alimentazione
DC
con morsetti amovibili
SI
con ingresso di avvio
SI
con circuito di reazione
SI
num. di uscite di contatto sicure e non ritardate
4
numero di uscite di contatto sicure e ritardate
0
num. uscite sicure, non ritardate, semiconduttore
0
numero di uscite sicure, ritardate, semiconduttore
0
num. uscite di contatto con funz. di segnalazione, non ritardate
0
num. uscite di contatto con funz. di segnalazione, ritardate
0
num. uscite con funz. di segnalazione, non ritardate, semiconduttore
0
num. uscite con funz. di segnalazione, ritardate, semiconduttore
6
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
NO
con funzione muting
SI
tipo di sicurezza secondo IEC 61496-1
4
con omologazione per BG BIA
NO
tipo di tensione d’esercizio
DC
tensione di commutazione nominale (A)
1.1
adatto monitoraggio di interruttori magnetici
SI
adatto monitoraggio di interruttori di prossimità
SI
adatto monitoraggio di circuiti di arresto d’emergenza
SI
adatto monitoraggio di dispositivi di protez. optoelettronici
SI
adatto monitoraggio di interruttori di posizione
SI
adatto per il monitoraggio di sensori tattili
SI
adatto per monitoraggio di valvole
SI
livello di performance secondo EN ISO 13849-1
Livello e
categoria di arresto secondo IEC 60204
0 + 1
tensione di alimentazione per DC (V)
24
tensione d’esercizio per DC (V)
24
analisi degli ingressi
A un canale oppure uno e due canali
SIL secondo IEC 61508
3
Con l'approvazione per TÜV
SI
