Descrizione
Descrizione completa

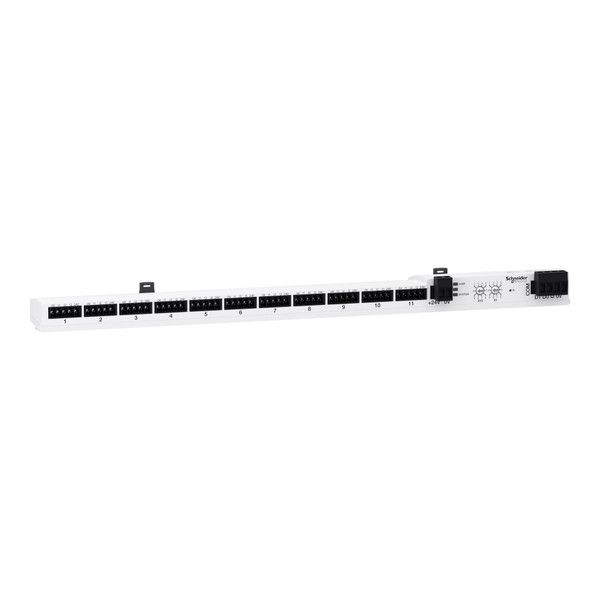

Questo Acti9 SmartLink Modbus Slave è un modulo di comunicazione intelligente con 11 canali. Comunica con gli ausiliari iACT24 per i contattori iCT, iATL24 per i relè a impulsi iTL, iOF+SD24 per iC60, iID, ARA, RCA e iSW-NA. Deve essere associato a un Master SmartLink SI B grazie al connettore Modbus RS485. Viene utilizzato per trasferire i dati dai dispositivi Acti9 a un PLC o a un sistema di monitoraggio di rete grazie al connettore Ethernet. Comunica anche con OF+SD24 per C60, C120, DPN, ID e C60H-DC, Ti24 per RCA iC60 e Reflex iC60. È fornito con 1 connettore di alimentazione da 24 VCC, 2 bulloni per il montaggio su Linergy FM80. Il collegamento è Modbus, RTU, collegamento seriale RS485. La velocità di trasferimento è autoadattabile da 9600 a 19200 baud. Il raggio di indirizzamento Modbus è compreso tra 1 e 99. È un connettore a 4 pin del tipo bus. È una connessione plug-in. La lunghezza massima del bus è di 1000 m. La lunghezza massima del cavo è di 500 m. L'alimentazione di tensione è 24VDC +/- 10%. La corrente di ingresso massima è 1,5 A. La corrente di picco massima è 3 A. Il grado di protezione è IP20. Il grado di inquinamento è 3. È conforme alla direttiva RoHS. La durata della memoria di salvataggio è di 10 anni. Le dimensioni totali sono (H) 359 mm x (L) 23 mm x (P) 42 mm. Il peso è 195 g. La temperatura di funzionamento è compresa tra -25°C e + 60°C e solo +50°C, se è montato in verticale. La temperatura di stoccaggio è compresa tra -40°C e +80°C. Questo prodotto è conforme alla norma EN/IEC 61131-2.Scheda Tecnica
Documentazione
Product End of Life InstructionsScheda tecnica - SNRA9XMSB11
Progetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Modulo di comunicazione, PowerLogic, Smart Link, modulo di comunicazione modbus rs485, 11 canali
Electrocod:
140
Famiglia Sconto Descrizione:
Misura e Controllori di Isolamento
Famiglia Statistica Descrizione:
Misura, Gateway e contr isolamento
Quantita Cartone:
32
Subtitle:
Modulo di comunicazione, PowerLogic, Smart Link, modulo di comunicazione modbus rs485, 11 canali
UDM:
Pezzo
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTMIS
_familyStatisticsCode:
SDECBTMISURA
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 10:41:06
_shopInShopSort:
0
larghezza (mm)
359
altezza (mm)
23
profondità (mm)
42
corrente d’entrata per segnale 1 (A)
2.5
adatto per funzioni di sicurezza
NO
numero di ingressi digitali
22
numero di uscite digitali
11
numero di ingressi analogici
0
numero di uscite analogiche
0
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
NO
tipo di tensione d’ingresso
DC
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
SI
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
tensione d’uscita nell’uscita digitale (V)
24
corrente d’uscita nell’uscita digitale (A)
0.1
ingresso analogico, corrente
NO
ingresso analogico, tensione
NO
ingresso analogico, resistenza
NO
ingresso analogico, termometro a resistenza
NO
ingresso analogico, termocoppia
NO
segnale d’ingresso analogico configurabile
NO
protez. corto circuito, uscite digitali presenti
SI
tipo di uscita digitale
Altro
esecuzione del collegamento elettrico
Raccordo a innesto
montaggio su guida portante possibile
NO
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
collegam. bus di campo tramite accoppiatore separato possibile
NO
componenti del sistema
SI
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
SI
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
tensione ammessa nell’ingresso (V)
19.2
tipo di tensione d’uscita
DC
ingressi digitali configurabili
SI
ingressi analogici configurabili
SI
uscite analogiche configurabili
NO
uscite digitali configurabili
SI
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
