Descrizione

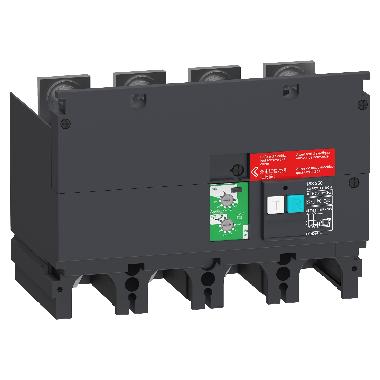

Si tratta di un modulo differenziale Vigi per ComPact NSX 250 che fornisce una protezione da dispersione a terra. Viene utilizzato per interruttori automatici a 4 poli. La tensione nominale operativa è compresa tra 200 e 440 V AC a 50/60 Hz. La sensibilità della dispersione a terra è regolabile da 30 mA a 30 A. È installata direttamente sui morsetti del dispositivo e aziona direttamente lo sganciatore in caso di guasto a terra. Il modulo differenziale Vigi è auto-alimentato internamente dalla tensione del sistema di distribuzione, anche se alimentato da sole 2 fasi. È conforme alla norma IEC 60947-2, allegato B.
Product End of Life Instructions
Scheda tecnica - SNRLV429493
Immagini 360° - SNRLV429493
Caratteristiche tecniche
tempo di ritardo regolabile
SI
corrente di guasto nominale (A)
0.03
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
200
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
200
max. tensione d’esercizio nominale Ue (V)
440
max. ritardo all’eccitazione (ms)
4000
