Descrizione

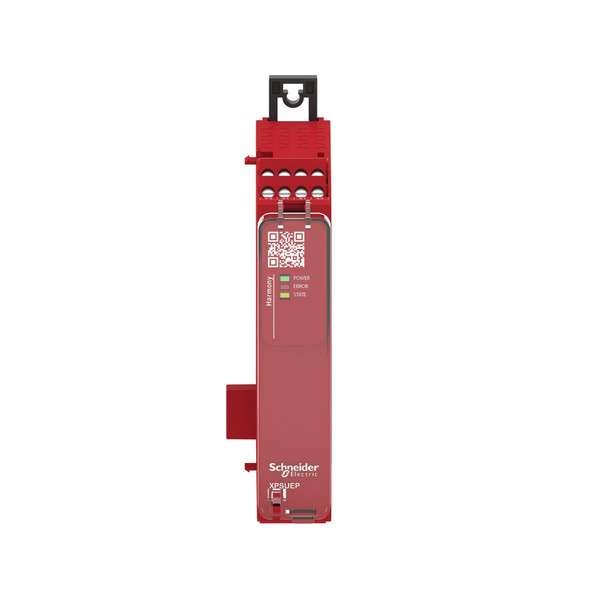

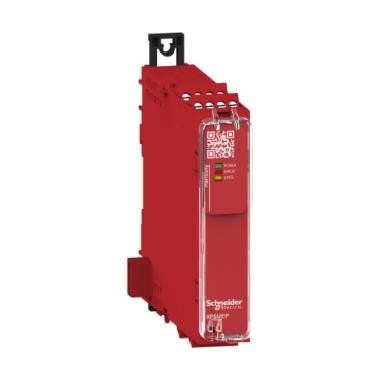

Il prodotto fa parte della gamma di moduli di sicurezza XPS Universal. È progettato per estendere il numero dei contatti di sicurezza. Il modulo di sicurezza è alimentato a 24V- AC/DC ed è dotato di un morsetto estraibile a vite. Può trasmettere più di 40 messaggi diversi di stato dall'uscita del modulo ad un ingresso digitale standard di un PLC, riducendo il tempo di fermo macchina e indicando la causa che ha provocato l'arresto della produzione. Il modulo di sicurezza include un bus di estensione di sicurezza e uscite di sicurezza 4 NO e 2 NC singola. Il livello massimo di sicurezza raggiunto da questo modulo di sicurezza è PLe/Categoria 4 conforme a ISO 13849-1, SILCL 3 conforme a IEC 62061, SIL 3 conforme a IEC 61508. Il modulo di sicurezza ha un peso di 0,200 kg. Dimensioni: 22,5 mm (larghezza) x 120 mm (profondità) x 100 mm (altezza). Questi moduli di sicurezza sono adatti per applicazioni nell'alimentare, sollevamento, movimentazione dei materiali, lavorazione dei materiali, imballaggio e sono progettati per una vasta gamma di macchine industriali. Il modulo di sicurezza è conforme alle norme IEC 60947-5-1, IEC 61508-1, IEC 61508-2, IEC 61508-3, ISO 13849-1, IEC 62061, IEC 60947-5-1, IEC 61508-1, IEC 61508-2, IEC 61508-3, ISO 13849-1, IEC 62061 ed è certificato cULus e TUV. Il modulo è montato su una guida DIN simmetrica da 35 mm. I moduli di sicurezza Preventa XPS Universal sono la prima scelta per gestire con facilità le funzioni di sicurezza, generalmente per macchine di complessità semplice e media.
Product End of Life Instructions
Catalogo
Catalogo
Scheda tecnica - SNRXPSUEP14AP
Immagini 360° - SNRXPSUEP14AP
Caratteristiche tecniche
larghezza (mm)
22.5
esecuzione
Apparecchio per ampliamento
altezza (mm)
100
profondità (mm)
120
assorbimento di potenza (kW)
1.1
ritardo di caduta (min)
0
con omologazione secondo UL
SI
tensione di comando 1 (V)
24
tensione di comando 2 (V)
24
tipo di tensione di comando 1
DC
tipo di tensione di comando 2
DC
tipo di tensione di alimentazione
DC
con morsetti amovibili
SI
con ingresso di avvio
NO
con circuito di reazione
NO
num. di uscite di contatto sicure e non ritardate
6
numero di uscite di contatto sicure e ritardate
0
num. uscite sicure, non ritardate, semiconduttore
0
numero di uscite sicure, ritardate, semiconduttore
0
num. uscite di contatto con funz. di segnalazione, non ritardate
0
num. uscite di contatto con funz. di segnalazione, ritardate
0
num. uscite con funz. di segnalazione, non ritardate, semiconduttore
0
num. uscite con funz. di segnalazione, ritardate, semiconduttore
0
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
SI
con funzione muting
NO
tipo di sicurezza secondo IEC 61496-1
4
con omologazione per BG BIA
NO
tipo di tensione d’esercizio
DC
tensione di commutazione nominale (A)
1.1
adatto monitoraggio di interruttori magnetici
NO
adatto monitoraggio di interruttori di prossimità
NO
adatto monitoraggio di circuiti di arresto d’emergenza
NO
adatto monitoraggio di dispositivi di protez. optoelettronici
NO
adatto monitoraggio di interruttori di posizione
NO
adatto per il monitoraggio di sensori tattili
NO
adatto per monitoraggio di valvole
NO
livello di performance secondo EN ISO 13849-1
Livello e
categoria di arresto secondo IEC 60204
0
tensione di alimentazione per DC (V)
24
tensione d’esercizio per DC (V)
24
analisi degli ingressi
Altro
SIL secondo IEC 61508
3
Con l'approvazione per TÜV
SI
